GF-LCSDO12L20A景觀照明控制器

控制器可通過系統總線進行遠程控制也可手動操作撥動開關對其進行本地開閉控制，它的功能齊全，應用范圍廣泛，適用于走廊，樓宇景觀照明，市政路燈，醫院學校照明節能，車庫照明系統節能，物業小區，場館照明智能化綠色照明和開關控制等領域。

GF-LCSDO12L20A景觀照明控制器產品說明

可與面板靈活搭配應用，組合控制，實現真正的智能化、節能化、簡便化。

驅動器負責接收和處理傳感器傳送的，并執行相應的操作，如開/關燈、調節燈的亮度。

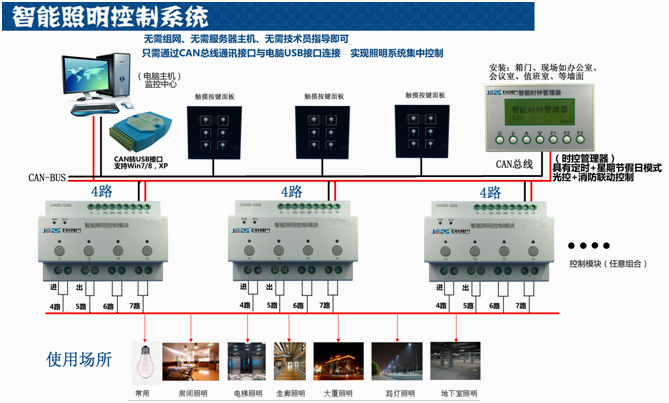

開關面板的按鍵通過CAN-BUS通訊與電腦編程實現不同的功能不同的設計，可組合多個面板實現多個設計，面板的電源要由外部提供。

規格參數：

編程控制器回路輸出:不大于2X64個DALI地址4路2A

功耗:不大于0.84W（35mA）

工作:工作溫度0-45℃，工作濕度≤95%。

輸入電流:小于5安;

鹵素燈:3680W/16A

調光模塊性能說明：

采用的混合式調光技術，LED燈、普通鹵素燈均可無級調光，無閃爍現象。

可在線設置多種控制，無需*人士到場，簡單方便。

三極旁通開關，終端開關器件短路燒死后仍可開/關控制負載。

四級操作，電腦界面操作、智能面板控制、旁路開關控制，緊急強制開關，當巨川電氣控制、模塊出現異常情況時，啟用手動功能。仍能保證燈光控制正常運行。

模塊內置開關電源，無需另配電源，適應電壓范圍寬（127-277V50Hz）節能，一個電源損壞整個癱瘓的現象，在電網電壓大幅度變化情況下仍可工作。

記憶功能：智能控制模塊斷電后，再次上電時可記憶前一工作狀態（可根據需求設定）更換模塊時，將ID撥回原地址碼即可運行，自動記憶原模塊配置信息。

在維修期間，用旁路開關直接代用，不影響正常照明。

通訊能力強，內置光電隔離，抗電磁，通訊距離達1. 2公里。

隨時可對升級，無需變動硬件設備。

采用的Windows圖形界面，適合大眾操作習慣，界面時尚，簡潔流暢，多視窗，培訓、操作簡單方便。

GF-LCSDO12L20A景觀照明控制器接線圖：

電源指示燈(PWR)長亮，模塊通電正常

指示燈(STA)閃爍，模塊通訊正常/長亮則故障

要想通訊效果達到可在起始端和終止端分別接入一個終端電阻。

終端電阻一端接在CAN總線的CAN-L。另一端接在CAN總線的CAN-H。
