SCK600B消防火災監控器

SCK600B消防火災監控器適用范圍

分體式剩余電流式電氣火災監控探測器是集過電流、剩余電流檢測、預警、報警、消防聯動和通訊等多功能于一體，且具有智能化分析能力的新型防火設備，當供電設備發生電氣事故時，探測器能發生聲光報警及時提醒工作人員檢查故障，排除可能發生的電氣隱患，防止事故發生。

剩余電流式電氣火災監控探測器適用于小區樓房，醫院，圖書館，機房，集貿商場，公眾文化娛樂場所，餐廳旅社，集體宿舍，學校，文物保護單位，工廠車間，普通倉庫等區域，用電安全防火保護，但不適用易燃易爆和強腐蝕性環境。

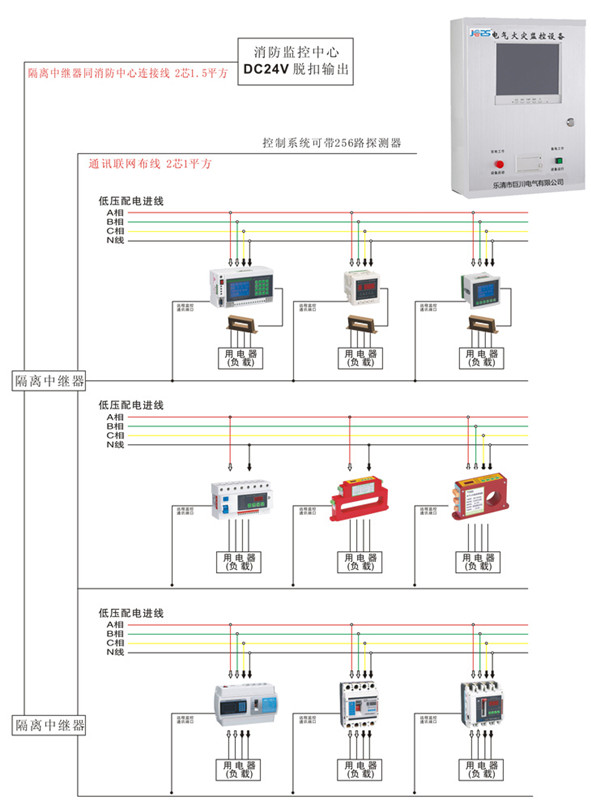

分體式剩余電流式電氣火災監控探測器既可以相對獨立的用電區域做保護而單獨安裝，也可以聯網組成電氣火災監控報警系統。

分體式剩余電流式電氣火災監控探測器執行國家標準CTB14287-2-2005（剩余電流式電氣火災監控探測器）。

二．SCK600B消防火災監控器基本功能

1.實時監測

分體式剩余電流式電氣火災監控探測器能夠實現中文實時監測受控回路剩余電流運行參數，并實時顯示。

2.報警保護功能

分體式剩余電流式電氣火災監控探測器能夠探測回路的剩余電流，如果漏電值達到設定值時，能發出聲光報警信號，能在規定的時間內切斷供電回路（可設置為不切斷）以保證用電安全。

3.預警功能

分體式剩余電流式電氣火災監控探測器具有預警功能，當受控回路中的剩余電流達到預先設定的預警值時，會發出預警光信號，工作人員可以及時處理配電主回路的異常情況，減少不必要的跳閘，避免故障發生。

4.通訊功能

分體式剩余電流式電氣火災監控探測器配有CAN總線通訊功能，通過CAN通訊接口可以與本公司的監控設備主機進組網通訊。實現遠程管理，維護和控制。

5.消防聯動功能

可與消防控中心主機聯動，實現遠程切斷負載電源，并有反饋信號給消防控制中心報警。

三.SCK600B消防火災監控器技術參數

1.額定工作電壓.AC220V

2.剩余電流越限預警，報警，脫扣保護

a額定剩余電流標準值；50mA-999mA可選擇

b.額定剩余電流預警值；50mA-999mA 可選擇（±5%）（已設置報警值的90%）

c.額定剩余電流報警值；50mA-999mA可選擇（±5%）(出廠已設置500mA)

d.剩余電流動作值；50mA-999mA可選擇（±5%）

e.剩余電流不動作值；50mA-999mA可選擇（±5%）

f.剩余電流保護動作；保護/不保護可選擇

3、溫度越限預警、報警保護：

a、額定溫度預警值：報警值的50%-90%可選擇（±5%）；

b、額定溫度報警值：25-125 可選擇（±5%）；

C、溫度保護動作：保護/不保護可選擇

4.保護動作時間：0.5S；

5.警報聲響:大于70db；

6.報警脫扣輸出，開關型，融點容量 250VAC/3A；

7.消防聯動輸入；DC24V（12-24V）；

8.通訊方式，與主機CAN總線通訊小于1km

9.顯示方式：數碼管顯示，輕觸鍵盤式。

10.使用環境條件

a.環境溫度；-20度—+40度

b.相對濕度；10%—90%

c.海拔高度；不超過2000m

d.使用場所；具防雨設施

11..安裝方式；標準導軌安裝

注；本探測器出廠參數已經設置為缺省值如下；

a額定剩余電流預警值；450mA

b額定剩余電流報警值；500mA

四、工作狀態及設置說明

分體式剩余電流式電氣火災監控探測器正常運行時無需設置，但初次運行時應由專人負責對其參數進行設置，確其一切正常檢測狀態。

分體式剩余電流式電氣火災監控探測器設置了友好的人機對話界面，探測器在正常運行時，各種參數都可以通過鍵盤進行修改設定，也可以進行報警脫扣設定，為確保探測器運行安全，設置有四位密碼為；9988

一. 工作狀態

.數碼管顯示屏

1. 剩余電流（漏電流）；實時顯示剩余電流值，當漏電電流值達到預警報警值時，相應的報警燈會亮，并間有報警聲響，如果設置了脫扣，報警時脫扣指示燈同時也會亮。

2. 顯示屏可以顯示一條數值信息，超出時可以按方向鍵進行翻頁切換。

二. 按鍵

用于實現特定功能和參數設置，應由專業人員操作。

1. 設置按鍵，進入設置頁面進行參數設置。

2. 上下兩個方向鍵，翻屏或進行參數修改用。

3. 確定鍵，參數設置好時，按此鍵起確定作用。

4. 移位鍵，當查詢上次故障記錄時，按此鍵即可，當設置參數時，按此鍵可以移動要設置的參數位置。

5. 自檢鍵，當設備在非正常運行時，按次鍵可恢復正常運行狀態；

6.復位鍵，當有漏電報警時，按此鍵可以將監控器進行復位；

7.消音鍵，當有漏電報警時，按次鍵可以消除報警聲音，但監控器的報警指示還是處于報警狀態；

三. 指示燈

1. 運行指示燈：顯示探測器是否正常運行，正常運行時應為綠色常亮狀態。

2. 通訊指示燈：顯示探測器與主機設備的聯網通訊是否正常，正常時應為綠色閃爍狀態。

3. 報警指示燈：當負載漏電值達到設定的報警值時，此燈會是紅色閃爍狀態，并伴有報警聲音，提醒工作人員及時解決處理。

4. 脫扣指示燈：當設置為脫扣狀態，發生報警時，繼電器動作脫扣指示燈為紅色常亮狀態。
