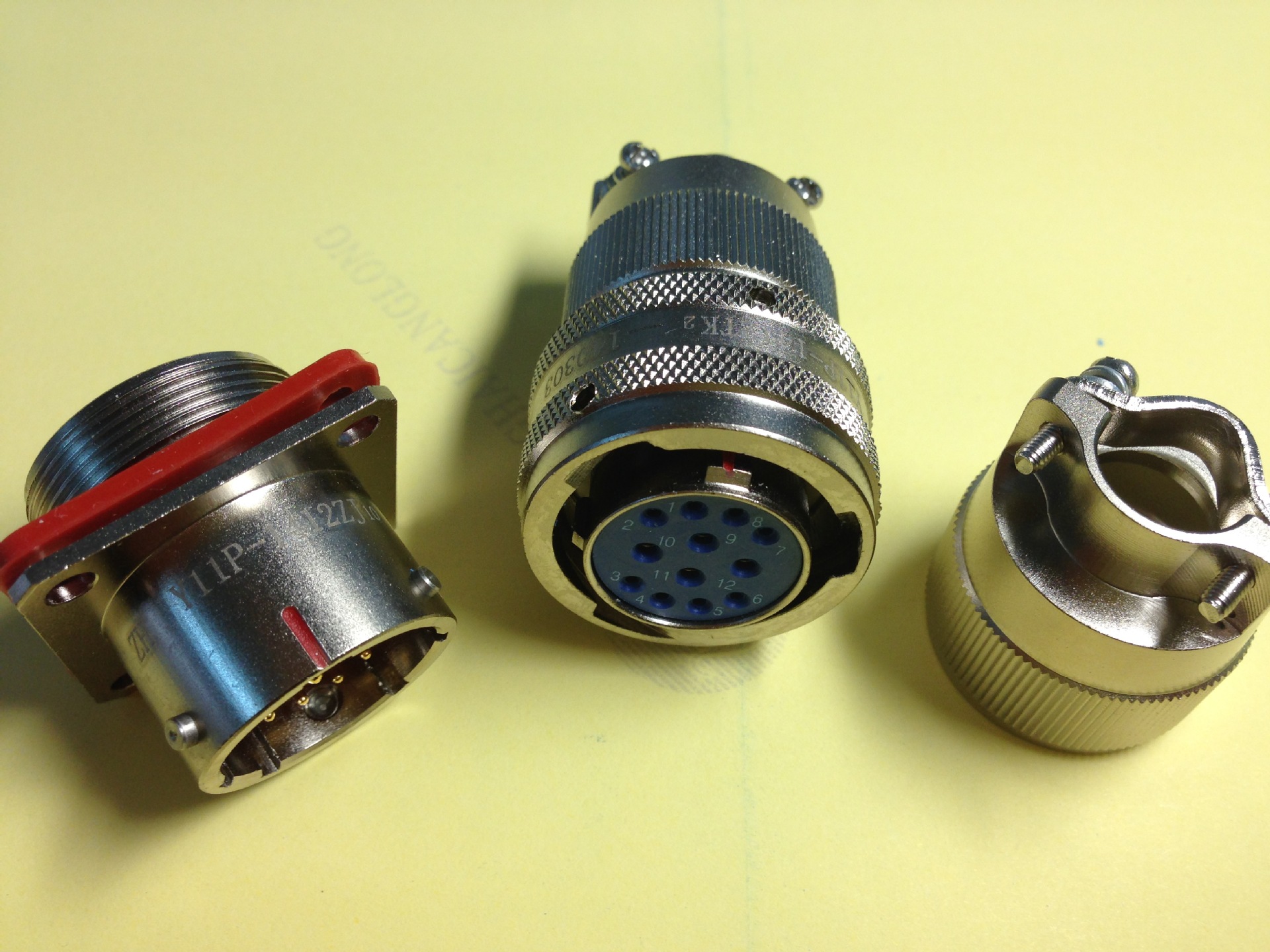

Y11P圓形電連接器

Y11系列圓形電連接器適用于戰略戰術武器系統、航天衛星系統、航空航海運輸工具、地面發射和接收系統、高能高熱工業系統、通訊和測試系統、工交電力系統等的電訊號連接。

本產品是具有快速連接和快速分離、體積小、重量輕等諸多優點的內卡口式鎖緊的圓形電連接器。接觸件為焊接式，殼體有屏蔽和非屏蔽兩種，有一般密封和高真空、高壓密封，還具有防塵和防雨的性能。插座密封有灌膠密封和玻璃封結二種類型，安裝方式有法蘭盤式、螺母固定式以及穿墻式等。

● 殼 體： 鋁合金（X類、P類、P*類）、鐵鎳合金（H類）、銅合金（S類）、不銹鋼（D類）

● 鍍 層： X類 黑色陽極化，非導電外殼

P類 化學鍍鎳，導電外殼

P*類 鍍鎳，導電外殼

H類 鍍鎳，導電外殼

S類 鍍鎳，導電外殼

D類 拋光，導電外殼

● 絕 緣 體： 熱塑性工程塑料

● 橡 膠 墊： 硅橡膠材料

● 接 觸 件： 銅合金鍍金、鐵鎳合金鍍金（僅H類）

● 正弦振動： 10～50Hz 雙振幅2mm

50～2000Hz 加速度196m/s2

● 隨機振動： 功率頻譜密度為40m2/s4Hz

均方根值為239.1m/s2

● 沖 擊 ：加速度980m/s2

● 機械壽命： 500次（P類250次）

● 工作溫度： -55℃～ 125℃

● 工作氣壓： 101.33kPa～4.39KPa

● 相對濕度： （40±2）℃時相對濕度90%～95%

● 耐 鹽 霧： 48h（P類、X類、P*類、H類）、96h（S類）、500h（D類）

● 淋 雨： 降雨量5mm/min

●密封性：灌膠密封插座 0.2Mpa

玻璃封結插座 不大于1×10-5Pa·L/s
