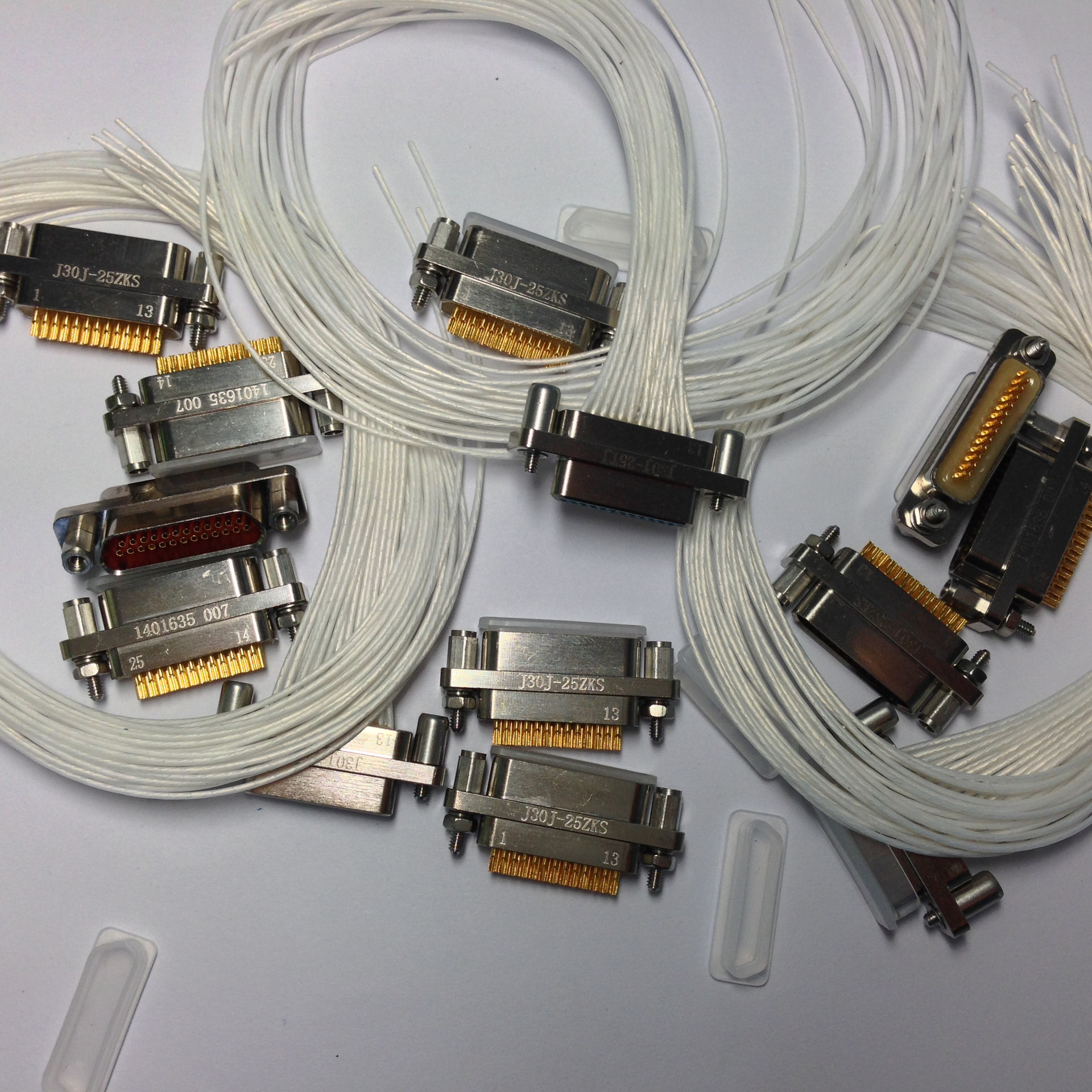

J30J矩形連接器

符合GJB2446《外殼定位超小型矩形電連接器總規范》（相當于美軍標MIL-C-83513）,可與美國MDM系列產品和國內同類產品互換，在J30系列產品的基礎上增 加了鋁合金外殼與各種鋁合金尾夾；采用絞線式插針 （俗稱麻花針），單個接觸件接觸點達七個，提高了產品的接觸可靠性；采用1.27mm網格，接觸件密度大、體積小、重量輕；現有9、15、21、25、31、37、51、66、74、100芯共十種型譜可供選用；適用導線線芯 截面積為0.07～0.15mm2，尾端可以根據用戶要求進行 布線；本產品的鎖緊組件按與產品組裝在一起提供，如不需鎖緊組件請在合同中注明；本系列產品滿足GJB2446《外殼定位超小型矩形電連接器總規范》的 要求；本系列產品的執行標準如下：Q/ZHDZ GC-18《J30J系列微矩形電連接器詳細規范》。

主要技術特征
環境溫度：-55～ 125℃
相對濕度： 40℃達95%
振 動：10～2000 Hz 196 m/s2
沖 擊：735 m/s2
加 速 度：735m/s2
額定電流：3A
接觸電阻：≤10 MΩ
絕緣電阻：≥5000 MΩ
介質耐壓：800 V
機械壽命：500次
J30J改型
J30J-A系列產品：
1．產品接觸件與導線連接方式為壓接式；
2．產品自帶屏蔽線夾與屏蔽網；
3．產品出線方向與插頭插座插拔方向一致。
J30J-C系列產品：
1．產品接觸件與導線連接方式為壓接式；
2．產品出線方向與插頭座插拔方向成90°；
3. 本系列只能與L、K、K1型鎖緊組件配套使用。
J30J-D系列產品：
1．產品接觸件與導線連接方式為壓接式；
2．主要用于要求安裝螺釘防轉動的使用場合；
3．本系列只能與P、P1、P8、P9
型鎖緊組件配套使用。

J30J-Q系列產品：
1．產品接觸件與導線連接方式為壓接式；
2．外殼較其它同類型產品要寬。
J30J-AD系列產品：
1．產品接觸件與導線連接方式為壓接式；
2．產品自帶屏蔽線夾與屏蔽網；
3. 本系列只能與P、P1、P8、P9型鎖緊組件配套使用。
產品標志代號
J30J - × TJ/ZK × × - × ×
① ② ③ ④ ⑤ ⑥ ⑦
①-設計序號
②-接觸件排列：9、15、21、25、31、37、51、66、74、100
③-連接器與接觸件種類：
TJ—插頭裝插針 ZK—插座裝插孔 Z—插座 K—插孔
TJ、ZK為固定搭配，通常包含TJ字母的連接器為插頭；包含ZK字母的連接器為插座。
④-表示接觸件端接形式：不表示—壓接 S—焊接 N—直插印制板 W—彎插印制板
⑤-鎖緊組件類別：詳見J30J鎖緊組件
⑥-表面涂覆：不表示—鍍鎳 G—鍍鎘
⑦-改型：A—外殼尾端帶屏蔽網線夾 D—外殼法蘭對接端上帶有防轉槽
J—印制板網格間距為1.27×2.54（列×行） Q—外殼法蘭加寬
標志示例:
J30J–51ZKP–GAD：表示接觸件數目為51、插座裝插孔、接觸件尾端變更為壓接式、帶P型鎖緊組件、外殼鍍鎘、外殼尾端帶屏蔽網線夾且外殼法蘭盤上帶有防轉槽的J30J固定端連接器。
