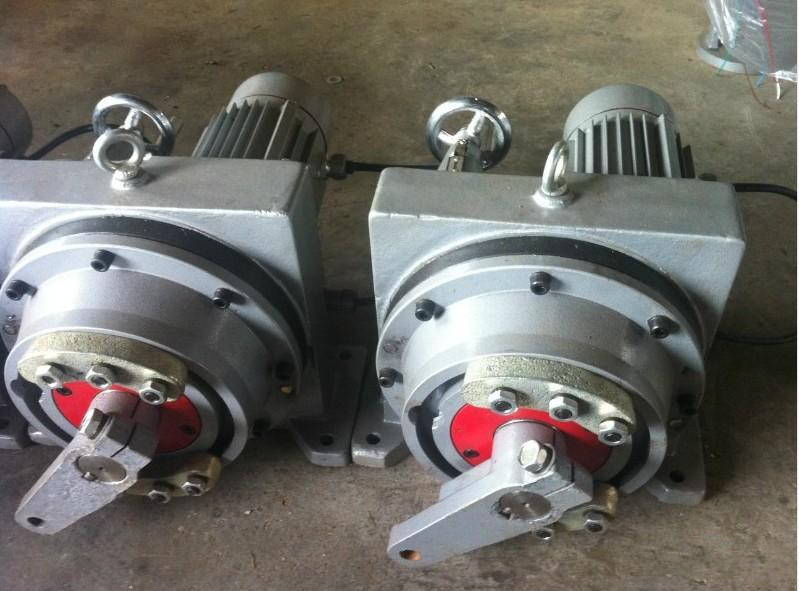

DKJ-210CX角行程電動裝置

DKJ-210CX角行程電動裝置是DDZ型電動單元組合儀表中的執行單元，它接受調節單元的輸出信號，自動地操縱執行機構完成調節任務，廣泛地用于電力、化工、石油、冶金、建材等行業
.　　DKJ型電動執行器，配上各種電動操作器，可完成調節系統的“手動---自動”的無擾動切換，及對被調節對象的遠方手動操作。
　　DKJ系列執行機構設有終端電氣限位和機械限位雙重保護，位置發送器為模塊化結構。

特點
●位置發送器采用齒輪式傳動，確保限位可靠準確
●采用帶角度指示的精密導電塑料電位器調試方便，易懂
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
●電機采用帶過載保護的戶外型伺服電機
型號編制說明
DKJ-210(CX)
DK：普通型J：角行程210：輸出力矩
C：有“C”表示反饋信號4～20mA，無“C”表示反饋信號0～10mA
X：有“X”表示帶電氣限位，無“X”表示不帶電氣限位

DKJ角行程電動執行機構規格型號

型號

出軸轉矩(Nm)

額定轉角

全行程時間(S)

額定電流(A)

質量(Kg)

DKJ-210

100

90°

100±20

0．5

31

DKJ-310

250

90°

100±20

0．65

48

DKJ-410

600

90°

100±20

1．5

86

DKJ-510

1600

90°

100±20

2．5

125

DKJ-610

4000

90°

100±20

4．5

125

DKJ-710

6000

90°

100±20

8

145
