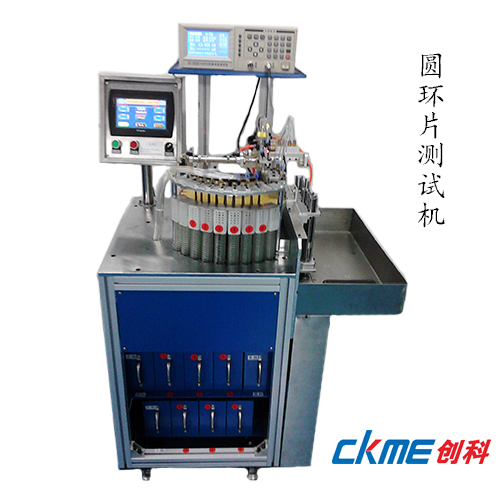

圓環分檔機

一、用途

該機主要是環形高分子電阻，壓電陶瓷蜂鳴片的電性能進行測試分選,是根據用戶需求而開發的。其特點是測試速度快及準確，可解決了人工測試的低效和誤測的問題。

二、工作原理

該分選機主要由上料機構、機械手、轉動機構、定位測試機構、測試分選儀器及智能控制電路等組成。人工將需要測試的環形片按統一方向疊好放入料盒磨具內,然后通過機械動作將元件送到機械手位置,再由機械手一次四片(效率是同行的兩倍)有序地把元件放入分離盤,分離盤轉動將元件送到測試位置，進行自動測試分檔。

三、主要特點

?

1、該機適應Φ11-25mm環形片的測試分選。

2、所有動作都由PLC和上位機控制,

3、人機界面控制,操作簡單,工作穩定可靠。

4、一人可看管多臺機，配置觸摸屏，設備的各種工作參數，分選結果統計，故障報警顯示等都可在觸摸屏顯示和操作（使用智能化），方便設備的生產管理。

四、主要技術參數

1、適用規格: Φ11-20mm

2、分選速度:約110片/分鐘

3、分選九檔數：七檔合格檔，一檔下限，一檔上限;（檔位分布及檔數可根據客戶要求）

4、測試精度:≤1％

4、電源:AC220V,350W

5、外形尺寸(LxWxH):630×650×1100mm。

6、總重量:約80kg

?
