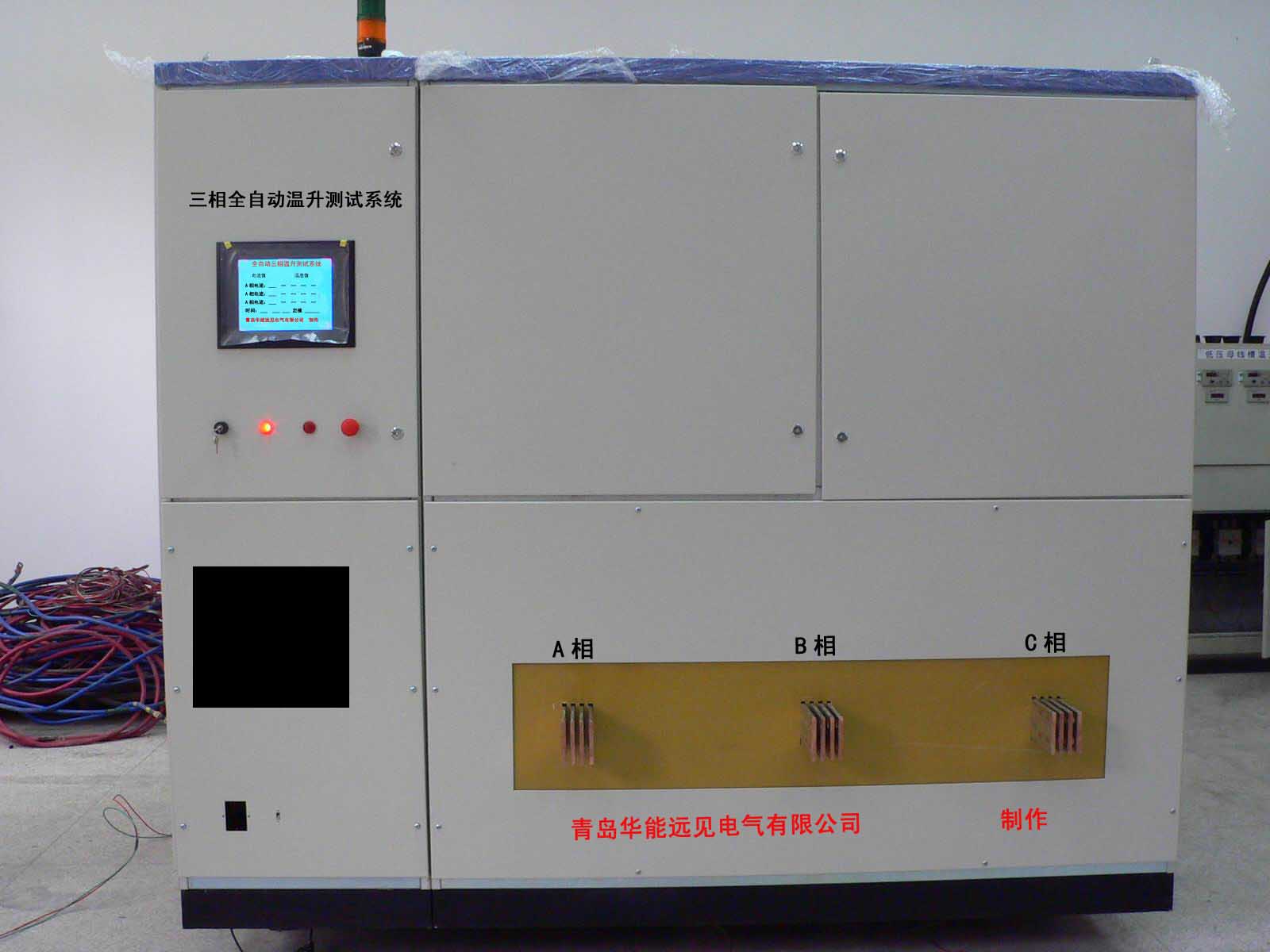

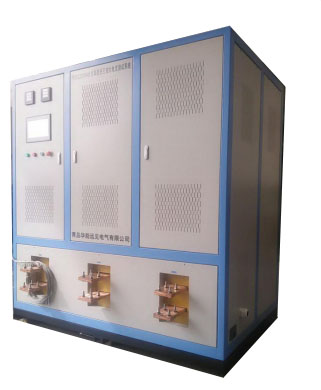

HNDL溫升大電流試驗設備

功能簡介：

HNWDL-10000溫升大電流試驗設備主要用于母線槽，開關，開關柜和其它電器設備作電流負載試驗及溫升試驗。

功能特點：

1）內置高配置工控機，采用可編程控制器西門子S730PLC作為中心處理器，對交流信號進行實時掃描,實現0監測和閉環控制，并設計密碼設置管理，只有獲得相應操作權限的人員，才能進行某些功能的操作。

2）進口PC機15英寸真彩大液晶觸摸工業平板電腦操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏，全中文菜單，界面清晰直觀，操作簡單方便。測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便

3）本儀器測試方法有全自動測試與手動測試兩種方法，只需設置簡單的試驗電流與時間即可。帶有自動穩流系統，配有4個USB口，輕松外掛U盤、打印機等多種設備。并可可以通過鼠標接口直接操作。提供RS232和RS485兩種通訊接口選擇，可與后臺計算機連接，通過RS232接口可以直接與電腦PC機通訊，可以打印曲線，提供電腦通訊軟件；實現數據分析和溫度曲線打??；

4）只需設置好目標電流即可，無需人工檢測，僅需設定測試、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率也可工作結束后把數據讀到電腦上查看即可。

5）有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的安全性、可靠性。

6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定.在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；

7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCK,MNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）,

8） 帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用進口傳感器并采用當前0新電力電子技術，抗干擾能力強，輸出精度高，0高可達0.2級。

9）. 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。

10）.可以顯示三相全程電流曲線和多達120路溫度曲線圖?？蓭⑿痛蛴C，可現場隨時打印曲線圖及測試數據

11）.試驗報告為WORD格式文檔,可在儀器內部進行編輯、整理、打印

12）. 可根據用戶要求定制測試模塊，軟件終身免費升級

二、
主要技術指標

型號

HNWDL-8000A

0大輸出電流

交流單相8000A 3組

電路方式

電動柱式調壓器

交流輸入

相線

3Φ4W +G

電壓

380V±10%，50Hz±2%三相四線

輸入電流

834A

輸出

相線

1Φ2W +G

開路電壓

0-20V自動轉換

電流

AC 0-8000A連續可調 精度：0.5

穩流精度

輸出電流≤±0.2%

輸出端子

接線端子

保護

電子電路快速偵測過電壓、過電流、過高溫自動跳脫保護及告警裝置 非測試狀態電壓為零，電流為零

顯示

及

設定

電壓表顯示

數字電壓表 解析度0.1V

電流表顯示

數字電流表 解析度1A

調節設定

電流（高精電位器調節）

系

統

整機效率

≥90%

耐壓絕緣阻抗

AC 1800V 1分鐘，20兆歐

冷卻裝置

自然風冷

噪音

﹤60dB（機器前方1mm）

互感器精度

0.2S級

防護等級

IP20

工作

環境

溫度

-10℃-50℃

濕度

0-90%（非凝結狀態）
