***生產RCC-III型水處理儀器10孔標準旋轉掛片腐蝕試驗儀

溫馨提示：產品系列型號齊全，價格屬性運費僅供參考，詳情旺旺或電話咨詢！

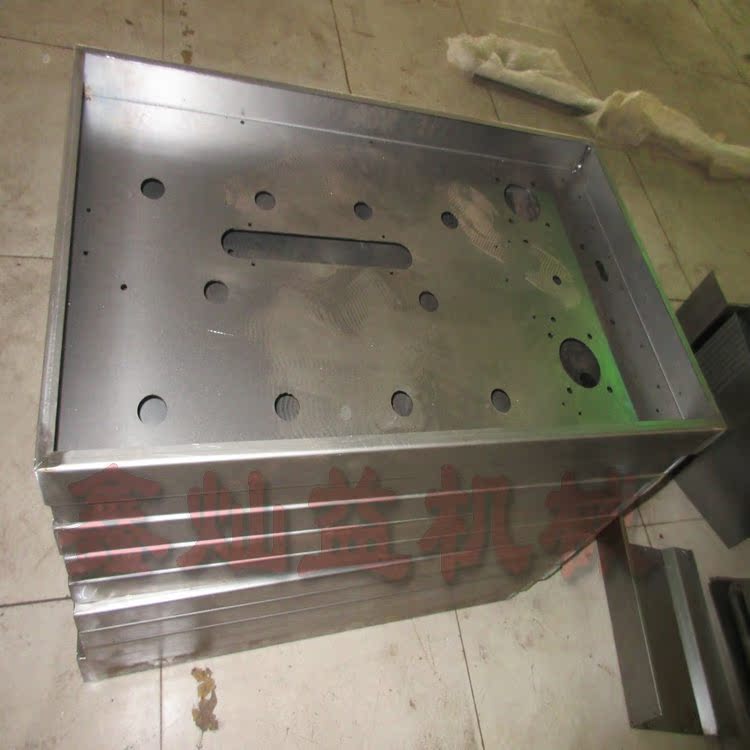

激光下料--待折彎

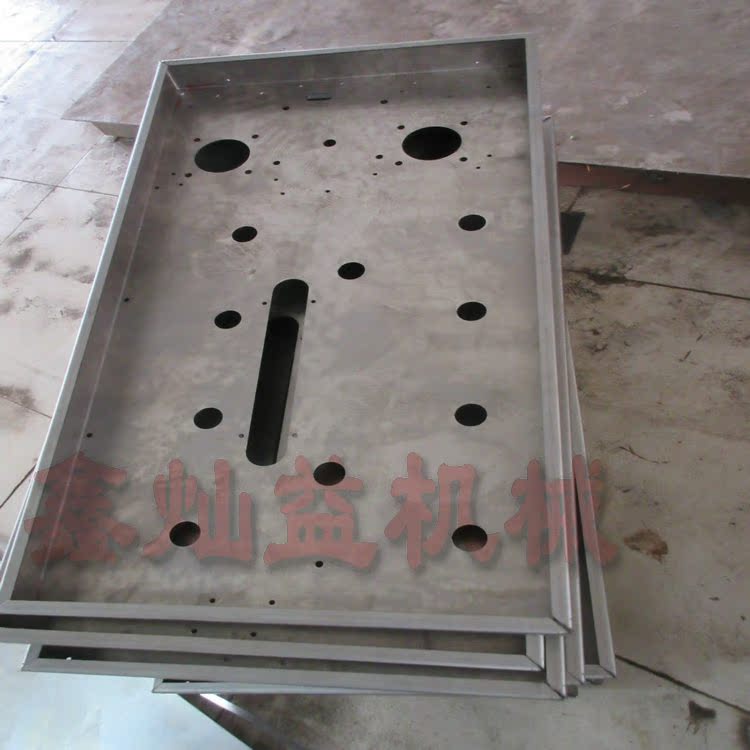

折彎成型--待焊接

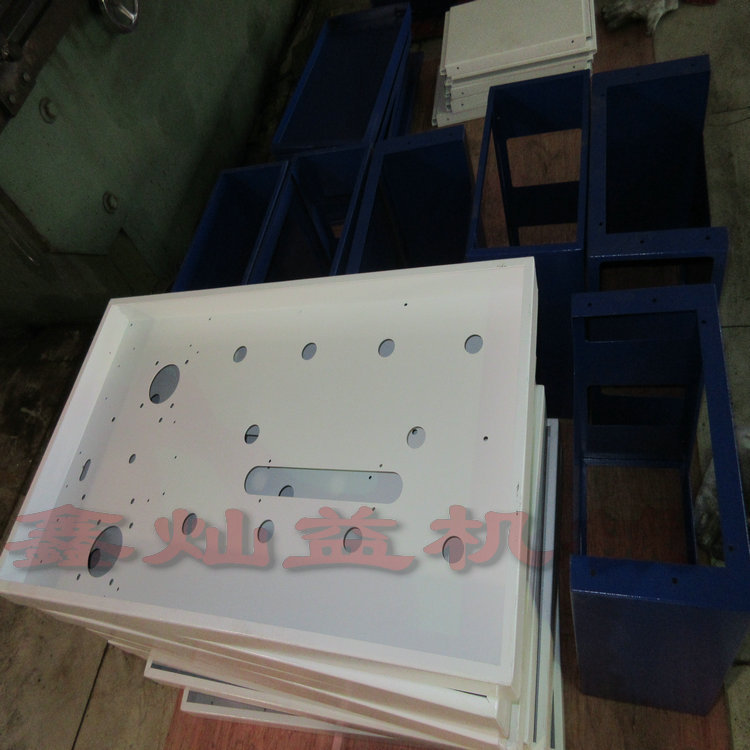

焊接處理--待噴塑

噴塑成功--待組裝

組裝調試--待發貨

揚州鑫燦益機械設備有限公司

產品說明書

一． 前言

在腐蝕科學領域，盡管電化學儀器發展迅速，但經典的旋轉掛片矢量試驗仍是一種簡單，實用，并被世界各地所確認的評定方法。該法雖然簡單，但缺少統一的專用儀器，這樣就影響了試驗數據的重現性和可比性。

為此，我廠在參考了ASTMNACB化工部，石油部等國內外標準的基礎上，設計制造了這種專用于評定腐蝕劑及復合配方性能的RCC-II型旋轉腐蝕掛片試驗儀，后不斷完善，設計出RCC-III型。

該儀器主要適用于水介質中腐蝕劑性能的評定，也可以用其它介質，如增加適用附件，還可以擴大其應用范圍

二． 儀器技術指標

1. 工作電壓：220V±10% 50HZ±5%

2. 整機消耗功率：約3KVA

3. 溫控范圍：20℃-80℃±1℃

4. 轉速：40轉/分-150轉/分±2轉/分

5. 試驗掛片套數：十套旋轉掛片支架，可同時進行十輪試驗。

三． 儀器結構及特點

儀器整體設計緊湊實用，電動滾珠升降機構，

試驗過程中掛片便于裝卸，外表美觀。

儀器共有十套掛片支架，可以進行同一配方的重復試驗，可以進行不同濃度，不同配方的***試驗。這樣大大提高了數據的重現性，節約了試驗時間。儀器的主體部分的恒溫，旋轉裝置采取了同步優化設計，穩定性好，并擴大了適用范圍。

該儀器使用時噪音小，占用空間少，易于操作維護，是循環冷卻水試驗必不可少的儀器。

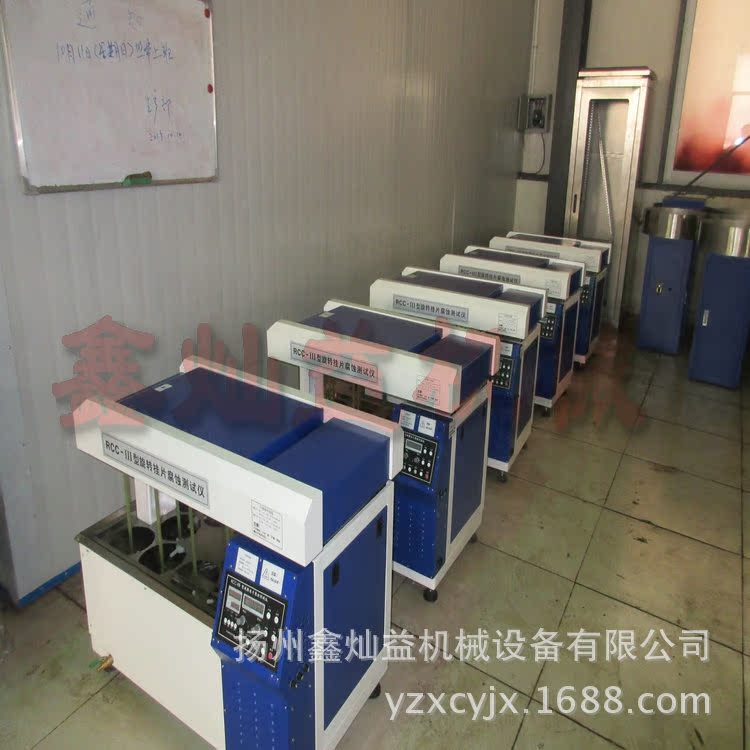

儀器外觀見圖

1，儀器上共有10個掛片支架，分兩組，分別由兩個電機驅動，并由霍爾元件各自進行測速，轉速連續可調。由于采用霍爾元件測速，測速精度高。

2，儀表控制系統簡單明了，空間緊湊，便于操作和維修。溫控表；轉速表采用數字顯示，顯示精度高

3，恒溫水浴箱體積為400X600X280(mm)，裝有2000W電加熱棒

4，采用空氣推動循環，恒溫效果較理想。

四． 安裝與使用

1，儀器應放在穩定的工作臺上使用，如果儀器放在工作臺上不穩，可以調節底座上的支腳，真到平穩。使用環境應無震動。儀器使用電源波動要小，插座容量為220V/20A,電源插頭直接插入。按動升按鈕，升至點，注意在升降過程中切換升降按鈕時***要先關掉升的按鈕，再按降的按鈕，或者先關掉降的按鈕再按升，以免損害儀器。

2，可根據試驗要求設定溫度，溫度表上有溫度設定按鈕，可設定所需的溫度，并檢查溫度電阻是否接好。

3，往水浴箱中加水至所需位置，并將試液加入燒杯中

4，安裝掛片，掛片使用化工部，石油部標準，每個掛片桿可以掛三片，用螺母固定后，按降按鈕，降至所需位置，就可以試驗了。

五 溫度設定

面板布置

1．測量值（PV）顯示器（紅）
