歐特普OT6082B防靜電鞋測試儀,人體防靜電測試儀

一． 特點

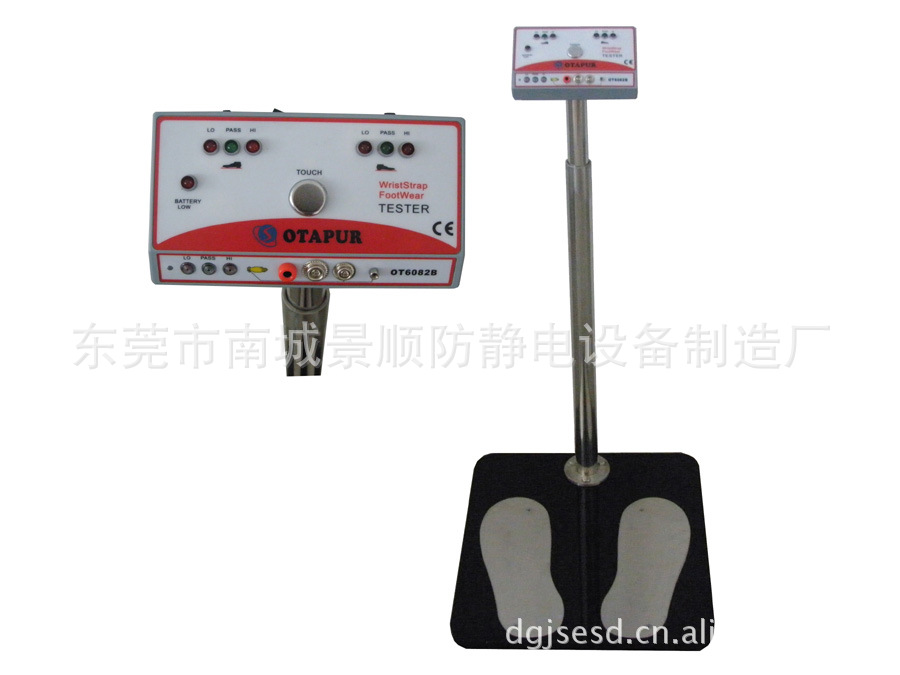

1．本產品特點突出可快速測試ESD裝備，三個獨立裝置（左鞋、右鞋、手腕帶）一次完成ESD檢測。見圖1

2．三個分別各三種狀態顯示，LO（低于設定值）、PASS（設定值范圍內）、HI（高于高定值）有報警功能。具體參數見表1。

3．如果使用其它的電源適配器，低于9V欠電指示燈會亮，這樣會影響測試精度。電源適配器為AC或DC12V，不能大于15V電壓！擴展通訊接口是下載程序專用口，用戶不要使用。不要用金屬物體插入！見圖2

手腕3態指示

欠電指示

測試按鈕

左鞋3態指示

右鞋3態指示

手腕接線4種接口

手腕接線4種接口

手腕3態指示

測試按鈕

圖1

圖2

圖2

二.技術參數:

儀器尺寸

(W)165*(L)97*(H)40mm

左鞋設定植

750KΩ—100MΩ

踏板尺寸

(W)300*(L)400*(H)20mm

右鞋設定值

750KΩ—100MΩ

活動支架調整距離

〉150mm

手腕設定值

750KΩ—10MΩ

總重量

8．5kg

測試精度

+10—20%

（此參數為國標）導電鞋為100KΩ—35MKΩ根據用戶使用條件聲明校正。

二． 使用操作

1.使用前請插入電源適配器充電可以直接啟機使用。將開關置ON位，靜態直流為12V/mA。

2.ESD測試時，只要雙腳分別踏在相對的金屬踏板上，戴好手腕帶挾入或插入手腕接線口上，手指輕輕接在金屬測試按鈕就一目了然地知道ESD裝備是否合格。注：請勿戴手套或用指甲按在金屬測試按鈕。正確使用見圖3。

支架升降鎖緊鈕

圖3

三．安裝:

1．將踏板上的配線份支架底部穿出頂部。

2．三套M8*30mm將支架與踏板固定。

3．將配線插到儀器底部線插頭上插好。

4．將儀器固定在支架頂部板上。

5．將支架升降調好高度鎖緊旋鈕。

四．附件

電源適配器（9V—12V）一個，支架安裝螺絲M8*30mm三套，支架升降鎖緊鈕兩個，說明書一份，保修卡一張。
