高清單兵車載移動無線視頻監控系統

一、項目概要
根據客戶需求，在有繞射的條件下，移動監控，需要對現場通過無線設備把現場突發的情況傳回到指揮中心。這種時候有必要建立一個覆蓋區域內的無線信號覆蓋網絡，利用這個特殊的網絡把現場監控視頻信號通過無線網絡傳輸回指揮中心。建議用COFDM移動數字微波音視頻傳輸
二、解決思路
前端安裝一個高清攝像機，用LA-HA6800DB發射機，可以人背負，把攝像機的信號發射到指揮車上。
指揮車用LA-HA6800CZ接收機接收前端發射的信號，指揮車再通LA-HA6800CZ把信號發射出去，同時可以在車上的車載顯示器中顯示。
本地指揮中心接用LA-HA6800DB接收機來接收信號，接收端接收到信號后進到錄像機存儲顯示。
可實現遠程監控。通過廣域網或者局域網，其它的網絡設備也可觀看到監控畫面。

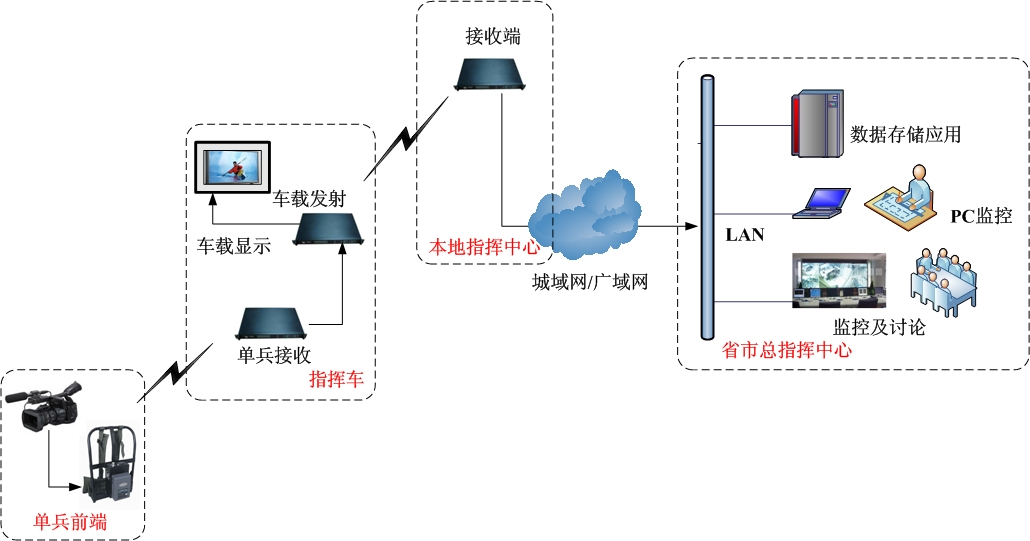

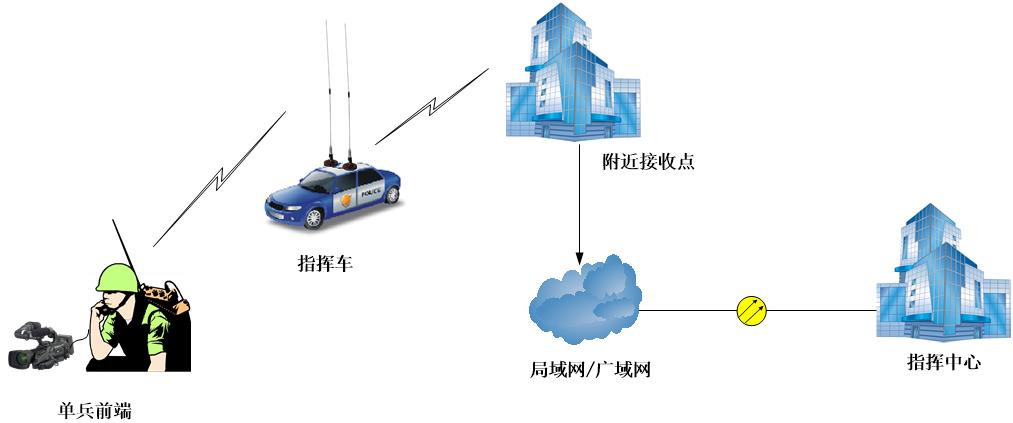

三、系統拓撲圖

四、設備參數：
LA-HA6800DB單兵視頻傳輸設備
一、設備說明
LA-HA6800DB高清單兵式雙向語音無線視頻傳輸系統，采用COFDM（Coded Orthogonal Frequency Division Multiplexing：編碼正交頻分復用）調制技術，具有傳輸頻帶窄和很強的抗多徑干擾能力，能夠實現非視距（NLOS）、高速運動情況下拍攝并實時傳輸高質量圖像。雙向對講功能，使現場指揮更具靈活性。
系統采用H.264數字視頻編碼標準，輸出高清HD1080P畫質，分辨率達1920*1080（向下兼容1080I、720P、480P及標清）。
廣泛應用于軍事偵察、邊防巡邏、公安（含消防、森林消防、交警）、人防應急、水利防汛、環保監控、電力巡查、鐵路搶險、海事執法、城管執法、工地/碼頭/油田監控、電視轉播、衛生防疫等或突發事件應急指揮。適合城區內、海上、山地等多種復雜地理環境下的視頻實時移動傳輸。
適用于單兵～移動監控車，單兵～指揮監控中心。

發射機 接收機
二、技術指標：
1.1發射機
指 標 參 數
工作頻率 300MHz～4400MHz頻率訂制
語音頻率 150～240MHz頻率訂制
射頻功率 1～5W可調
信道帶寬 2/2.5/4/8MHz
碼流 2Mbps～12Mbps
時延 ≤300ms
誤碼率 ≤10-6
音視頻壓縮格式 H.264
傳輸距離 空對地>70公里；海面>30公里；城區>3公里；郊區>10公里
音視頻接口 1路HDMI，1路視頻接口， 1路語音對講接口
圖像清晰度 HD1080P，向下兼容1080I、720P、480P及標清
圖像幀率 24、50、60幀/秒，兼容其它幀率
電源 DC14.4V，廣電專用電池 SONY V型扣
尺寸規格 236*131*55 不含電池
重量 1.6kg，不含電池

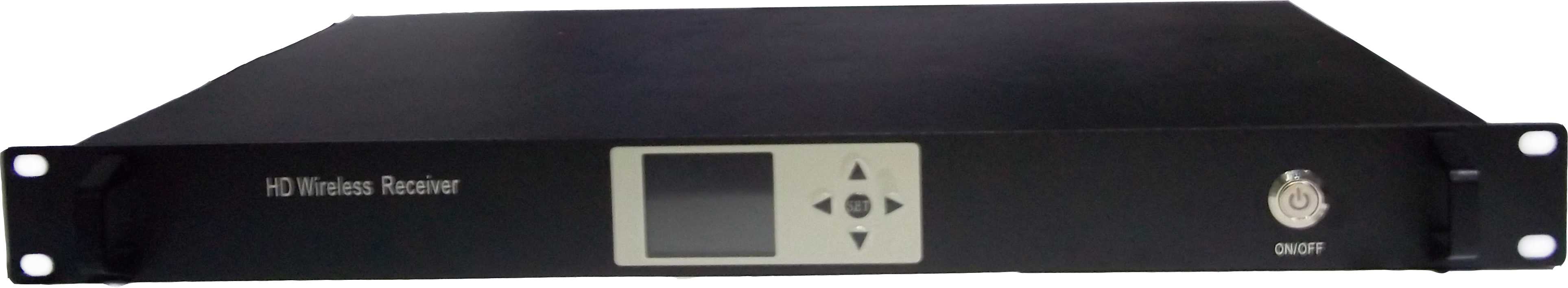

1.2 接收機
指 標 參 數
工作頻率 300MHz～860MHz 頻率訂制
語音頻率 150～240MHz 頻率訂制
信道帶寬 2/2.5/4/8MHz
靈敏度 2MHz@-103dBm/2.5MHz@-102dBm/4MHz@-100dBm/8MHz@-97dBm
接收技術 空間分集技術
接收極化 垂直極化，雙天線接收
音視頻解壓格式 H.264
音視頻接口 1路HDMI/HD-SDI ， 2路BNC接口 ，1路語音對講接口
圖像清晰度 HD1080P，向下兼容1080I、720P、480P及標清
圖像幀率 24、50、60幀/秒，兼容其它幀率
電 源 AC220V/DC12V
尺寸規格 480*280*45mm， 1U機箱
重 量 4Kg

三：系統配置清單
名 稱 數 量 備 注
發射機 1臺 標 配
接收機 1臺 標 配
發射天線 2根（視頻和語音） 標 配
電源線 1條 標 配
HDMI線 1條 標 配
接收天線 2根（視頻和語音） 標 配
話 嘜 2個 標 配
天線吸盤 2塊 標 配
背 架 1個 標 配
電池（含充電器） 選 配

LA-HA6800CZ車載無線視頻傳輸設備
一、設備說明：
LA-HA6800CZ高清車載式雙向語音無線視頻傳輸系統，采用COFDM（Coded Orthogonal Frequency Division Multiplexing：編碼正交頻分復用）調制技術，具有傳輸頻帶窄和很強的抗多徑干擾能力，能夠實現非視距（NLOS），高速運動情況下實時傳輸高質量圖像。具備雙向對講功能，使現場指揮更具靈活性。
系統采用H.264數字視頻編碼標準，輸出高清HD1080P畫質，分辨率達1920*1080（向下兼容1080I、720P、480P及標清）。
廣泛應用于軍事偵察、邊防巡邏、公安（含消防、森林消防、交警）、人防應急、水利防汛、環保監控、電力巡查、鐵路搶險、海事執法、城管執法、工地/碼頭/油田監控、電視轉播、衛生防疫等或突發事件應急指揮。適合城區內、海上、山地等多種復雜地理環境下的視頻實時移動傳輸。
適用于移動監控指揮車～指揮中心。也可用作中繼設備，使傳輸距離更遠。

二、技術指標：

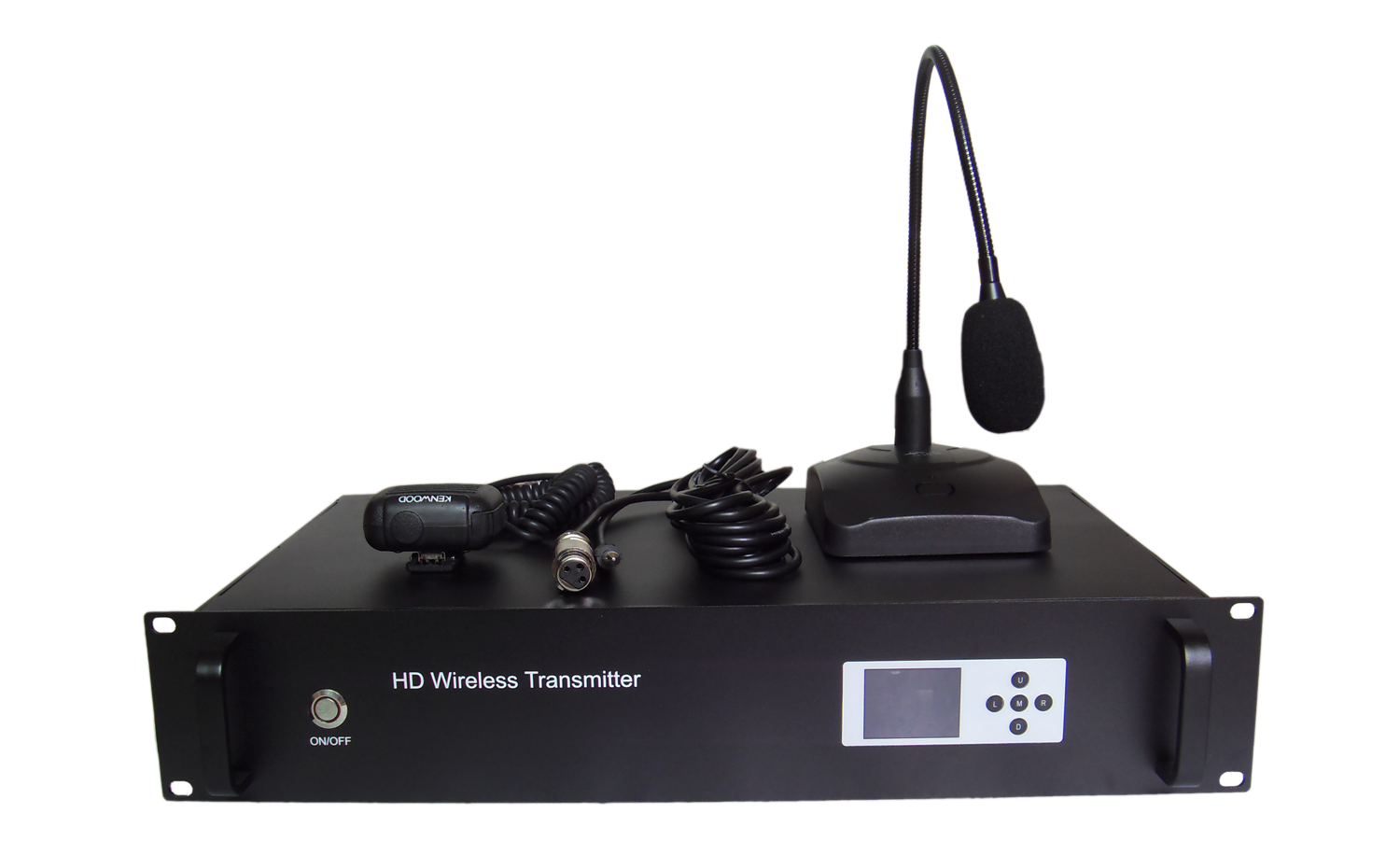

發射機
指 標 參 數
工作頻率 300MHz～4400MHz ，頻率訂制
語音頻率 150～240MHz ，頻率訂制
射頻功率 10～30W可調
信道帶寬 2/2.5/4/8MHz
碼流 2Mbps～12Mbps
時延 ≤300ms
誤碼率 ≤10-6
音視頻壓縮格式 H.264
傳輸距離 空對地＞100公里；海面＞50公里；城區內＞8公里；郊區＞15公里
音視頻接口 1路HDMI， 2路視頻接口 ，1路語音對講接口
圖像清晰度 HD1080P，向下兼容1080I、720P、480P及標清
圖像幀率 24、50、60幀/秒，兼容其它幀率
電 源 AC220V
尺寸規格 485×340×90 mm
重 量 5Kg

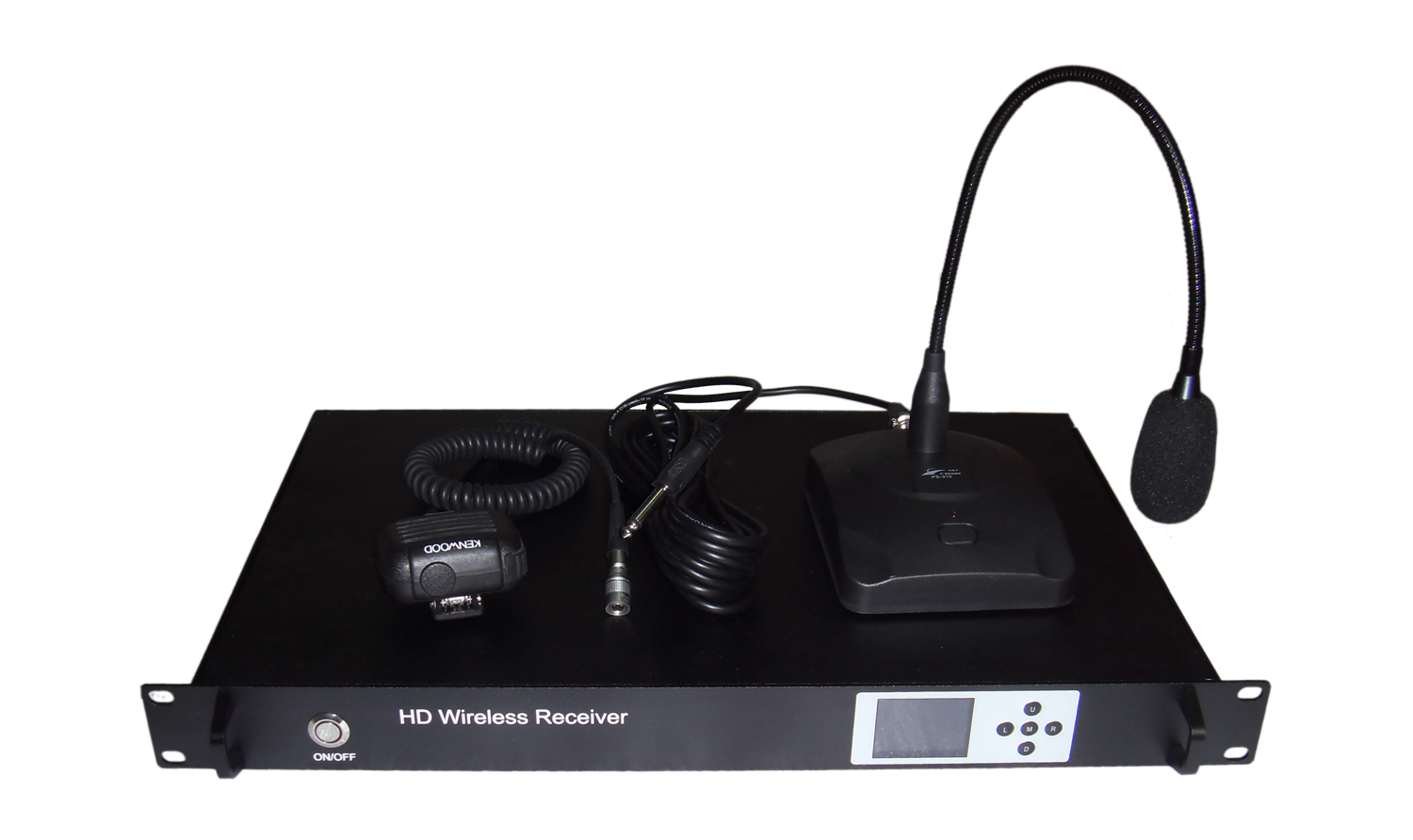

接收機
指 標 參 數
工作頻率 300MHz～860MHz ，頻率訂制
語音頻率 150～240MHz ，頻率訂制
信道帶寬 2/2.5/4/8MHz
靈敏度 2MHz@-103dBm/2.5MHz@-102dBm/4MHz@-100dBm/8MHz@-97dBm
接收技術 空間分集技術
接收極化 垂直極化，雙天線接收
音視頻解壓格式 H.264
音視頻接口 HDMI 1路， 2路音視頻BNC 1路語音航空接口
圖像清晰度 HD1080P，向下兼容1080I、720P、480P及標清
圖像幀率 24、50、60幀/秒，兼容其它幀率
電源 AC220V/DC12V
尺寸規格 480*280*45mm， 1U機箱
重量 4Kg

三、系統清單：

名 稱 數 量 備 注
發射機 1臺 標 配
接收機 1臺 標 配
電源線 2根 標 配
發射天線 2根（視頻和語音） 標 配
玻璃鋼天線（接收機端） 2根（視頻和語音） 標 配
話嘜 2個 標 配
天線吸盤 2塊 標 配
HDMI/HD-SDI線 1條 標 配
饋線 2條 標 配
