ASK無線射頻接收315/433/868/915mHz全頻段通用

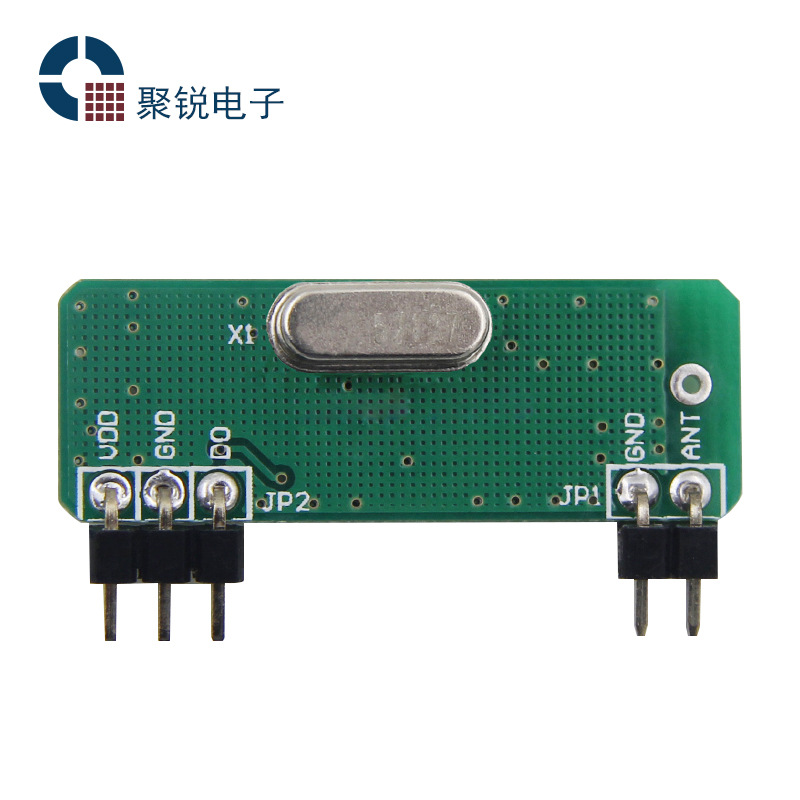

全頻段無線射頻接收模塊

（型號：JR203）

概述：

JR203提供了低成本RF接收解決方案，采用鎖相環技術，雙天線輸入，315～915全頻段適用。寬工作電壓范圍及寬溫度范圍。JR203模塊具在內部FSK解調功能，融合兩級中頻提高鏡像抑制。用戶可選擇ASK同FSK調制模式、可提供MCU時鐘信號，支持平均值檢波后峰值檢波，可選外部中頻濾波器455khz或10.7mhz。JR203模塊帶高動態范圍RSSI輸出，帶輸出噪聲抑制濾波器。僅使用極少的外圍元件，待機電流僅50nA。廣泛應用于各種無線射頻數據接收的場合，產品符合RoHS綠色環保標準，接受方案訂制。

注：我們同時提供全套無線射頻解決方案。

特性：

l全集成鎖相環頻率合成器

l雙天線輸入

lLNA兩路放大或串接兩級放大

l內部FSK解調

l兩級中頻提高鏡像抑制

l可選擇ASK同FSK調制模式

l可提供MCU時鐘信號

l可選外部中頻濾波器455khz或10.7mhz

l可選平均值檢波后峰值檢波

l帶高動態范圍RSSI輸出，

l帶輸出噪聲抑制濾波器

l寬工作電壓范圍及溫度范圍

l極低的待機電流

l極少的外圍元件

l頻率精度高

l按要求訂制

典型應用：

l遙控器

l安防監控

l報警系統

l自動抄表器(AMR)

l主動電子標簽

l通用數字或模擬數據接收

l無線遙控門禁(RKE)

l胎壓監測系統(TPMS)

l車庫開門器

l燈具照明控制

l自動門控制智能系統

l住宅及大樓自動化系統

l停車場、樓道、馬路等節能控制場所住宅及大樓自動化系統

技術參數：

工作頻率：

315/433/868/915 mHz可定制

靈敏度：

-108～-112dBm（FSK）

-113 dBm (ASK)

工作電壓：

2.1V～5.5V

數據速率：

50bps (RZ)

100Kbps ( NRZ)

工作電流：

6~ 8.5mA（持續接收狀態）

雜散發射：

< -54dBm

待機電流：

50nA

線性RSSI范圍：

> 70dB

工作溫度：

–40°C～+105°C

時鐘頻率：

2～3.4mhz
