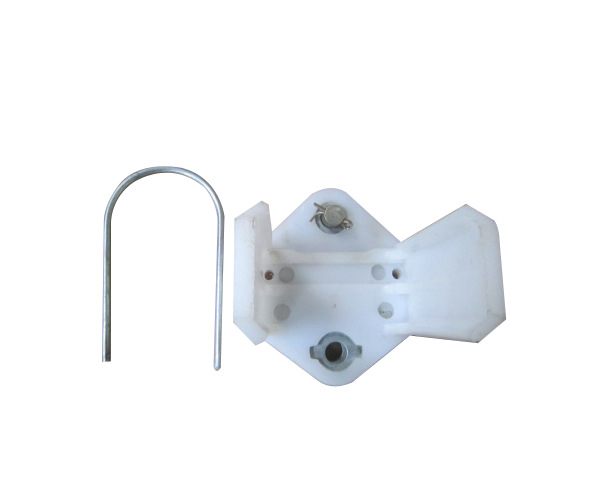

山西采煤機電纜履帶U型

1、外觀

電纜夾板表面應光滑、平整，用非金屬材料覆蓋的表面不得暴露鋼板。電纜夾板串聯后應轉動靈活、折彎自如，折彎角應符合技術圖紙要求。

2、基本尺寸

電纜夾板的幾何尺寸應符合表1和加工圖紙的規定，孔徑公差為H13（GB/T 1800.4-1999），孔距極限偏差為GB/T 1804－f級（GB/T 1804-1992），H、A的尺寸公差為MT4級（GB/T 14486-2008），其余尺寸公差按未注尺寸公差MT5級(GB/T 14486-2008)制造（見圖1～圖4）。

3、抗拉強度

電纜夾板按MT/T117-2007中的7.4規定試驗時，其抗拉強度應達到表2的工作載荷，保持2min，卸載檢查應無殘余變形、開裂、脫落。

4、拉斷力

電纜夾板按MT/T117-2007中的7.5規定試驗時，其拉斷力應不小于表2的規定。

5、抗沖擊

電纜夾板按MT/T117-2007中的7.6規定試驗時，應能承受符合表2規定的抗砸沖擊能量，承受沖擊后的電纜夾板不應破裂。

6、折彎角

相鄰兩件電纜夾板的折彎角及其極限偏差應符合表3的規定，或按供需雙方的協議規定。
