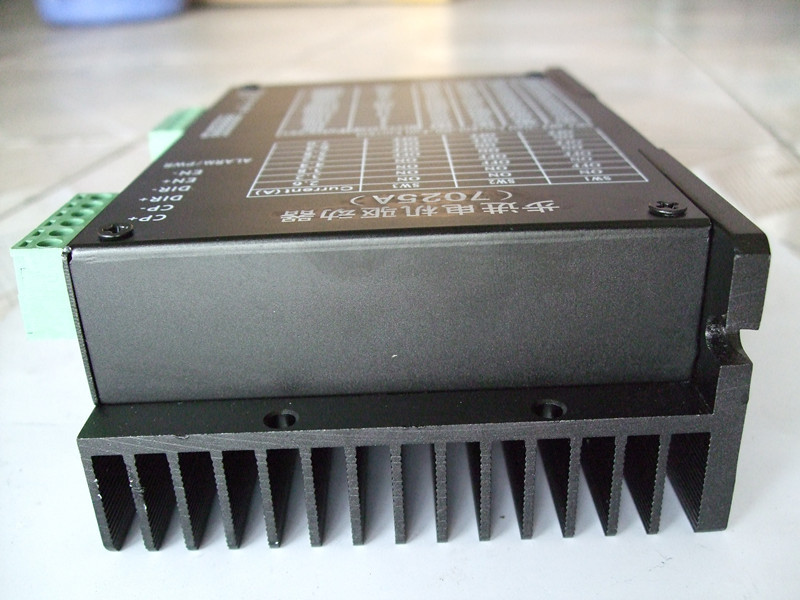

7025A步進電機驅動器

特點：

雙極性恒流斬波驅動
靈活的輸出電流設定
256細分設定，且不影響其輸出力矩。
報警信號光藕隔離輸出，方便用戶監控。
過壓、欠壓、過流、短路、高溫等報警保護
電機低速無爬行現象，噪音小，無共振區。
通用定位孔尺寸，便于用戶安裝

電氣性能（環境溫度Tj＝25ºC時）:

輸入電源：24～50VAC∕24～70VDC

輸出電流：2.6～7.0A 8檔可調

脈沖響應頻率：200KHZ

環境要求:

冷卻方式：自然冷卻

使用場合：避免粉塵、油霧及腐蝕性氣體。

使用溫度：-10ºC～＋50ºC

震動：不超過5.7m/s2

保存：－20ºC～＋125ºC，避免灰塵、干凈干燥

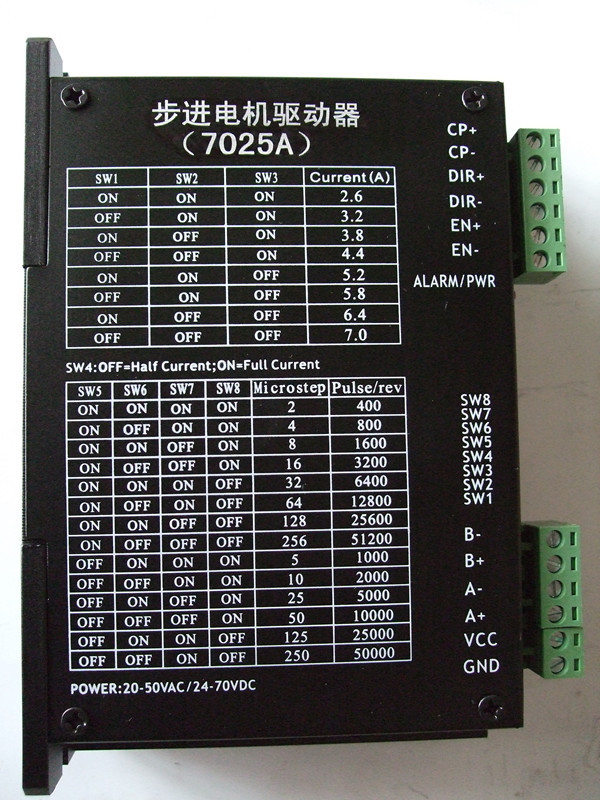

電流輸出設定表:

SW1

SW2

SW3

Current(A)

0

0

0

2.6

1

0

0

3.2

0

1

0

3.8

1

1

0

4.4

0

0

1

5.2

1

0

1

5.8

0

1

1

6.4

1

1

1

7.0

電流選擇開關：SW1、SW2、SW3，NO=0 OFF=1；

靜態半流或全流選擇：SW4，ON全流、OFF半流；

細分選擇開關：SW5、SW6、SW7、SW8， NO=0 OFF=1

細分調節設定表

SW5

SW6

SW7

SW8

Microstep

0

0

0

0

2

0

1

0

0

4

0

0

1

0

8

0

1

1

0

16

0

0

0

1

32

0

1

0

1

64

0

0

1

1

128

0

1

1

1

265

1

0

0

0

5

1

1

0

0

10

1

0

1

0

25

1

1

1

0

50

1

0

0

1

125

1

1

0

1

250

1

0

1

1

Disable

1

1

1

1

Disable

輸入信號接口功能：

名稱

功能

詳細說明

PUL

輸入信號光電隔離正端

接 5V供電電源， 5V～ 24均可驅動，高于 5V需接限流電阻

PUL-

步進脈沖信號

下降沿有效，每當脈沖由高變低時電機走一步。-5.5V≤低電平≤0.3V,3.6V≤高電平≤5.5V,脈沖寬度>2.5uS

DIR

輸入信號光電隔離正端

接 5V供電電源， 5V～ 24均可驅動，高于 5V需接限流電阻

DIR-

改變電機方向。-5.5V≤低電平≤0.3V,3.6V≤高電平≤5.5V,脈寬>2.5uS

ENA

輸入信號光電隔離正端

接 5V供電電源， 5V～ 24均可驅動，高于 5V需接限流電阻

ENA-

電機解鎖信號

有效（低電平）時關斷電機線圈電流，驅動停止工作，電機處于自由狀態。
