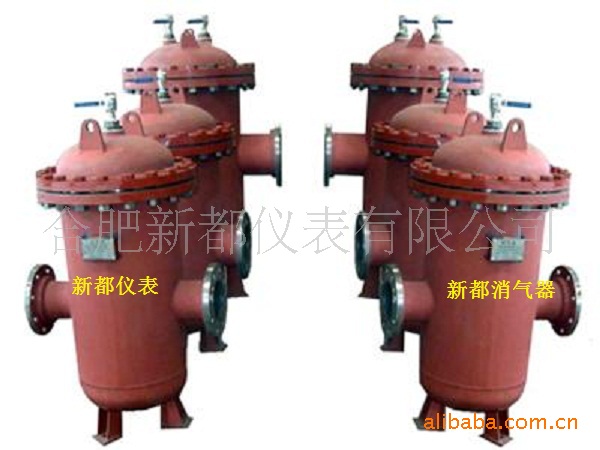

立式消氣器LPX-LXD

一、 概述

LPX型消氣器按結構形式分為臥式和立式，用來分離和排除被測液體中含有的氣體。在大多數情況下，被測液體都不同程度地含有各種氣體，若讓這些氣體進入流量計，會使影響流量計的計量精度。故在流量計系統中，特備是在高精度的計量系統中，消氣器往往是不可缺少的輔助設備。

二、 型號及主要技術性能

三、 結構與工作原理

1、 立式消氣器

立式消氣器的結構由殼體、浮球閥、中間筒等幾個主要部分組成（如圖1，1圖附1），殼體要承受被計量液體的工作壓力，形成滿足消氣器要求的空間。中間筒為油氣分離創造了有利條件，浮球閥是由浮球、浮球連桿、閥桿、閥芯和閥座組成，閥芯和閥座組成大閥，閥桿和閥芯組成小閥，其作用主要利用杠桿原理排出氣體。

B、工作原理

當液體順著箭頭方向流進消氣器時，首先撞擊中間筒下面的斜板，使液流分散，再沿中間筒和殼體之間的環形空間上升，到中間筒上部改變流動方向，液體從中間筒內流出進入的消氣器內后，被面不斷上升。浮球隨著液體介面上下運動，可控制大閥和小閥的開關，這是根據液體比重相差河大，浮球在液體中承受的浮力大于浮球的重量時能浮起，在氣體中浮球的重量大于氣體的浮力要下沉的原理來實現。
