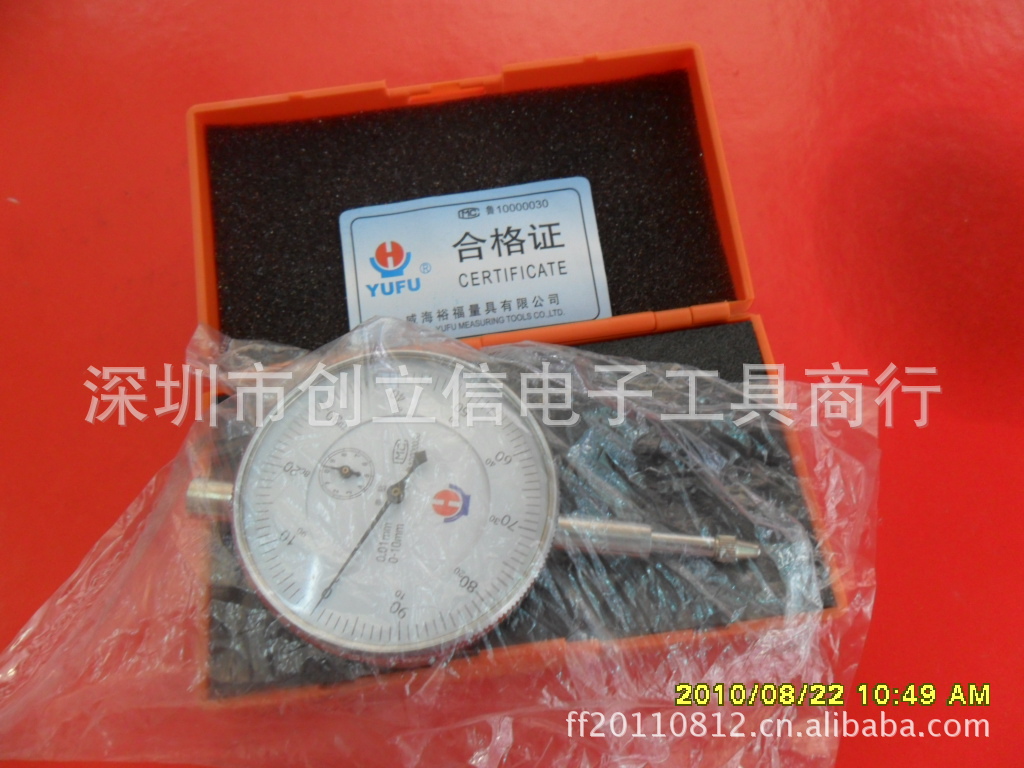

百分表 內徑百分表 威海百分表

百分表 內徑百分表 威海百分表

品牌

威海

型號

0-10

類型

內徑百分表

規格

0-10

量程

0-10

精度

0.02

產品適用范圍

機械模具

英文：【Dial Indicators】
　　利用精密齒條齒輪機構制成的表式通用長度測量工具。通常由測頭、量桿、防震彈簧、齒條、齒輪、游絲、圓表盤及指針等組成。百分表是美國的B.C.艾姆斯于1890年制成的。常用于形狀和位置誤差以及小位移的長度測量。百分表的圓表盤上印制有100 個等分刻度，即每一分度值相當于量桿移動0.01毫米。若在圓表盤上印制有200個或 100個等分刻度 ，則每一分度值為0.001毫米或0.002毫米 ，這種測量工具即稱為千分表。改變測頭形狀并配以相應的支架，可制成百分表的變形品種，如厚度百分表、深度百分表和內徑百分表等。如用杠桿代替齒條可制成杠桿百分表和杠桿千分表，其示值范圍較小，但靈敏度較高。此外，它們的測頭可在一定角度內轉動，能適應不同方向的測量，結構緊湊。它們適用于測量普通百分表難以測量的外圓、小孔和溝槽等的形狀和位置誤差。
　　一種量具。
　　百分表是利用齒條齒輪或杠桿齒輪傳動,將測桿的直線位移變為指針的角位移的計量器具。主要用于測量制件的尺寸和形狀、位置誤差等。分度值為0.01mm,測量范圍為0-3、0-5、0-10mm。
　　百分表的結構較簡單,傳動機構是齒輪系,外廓尺寸小,重量輕,傳動機構惰性小,傳動比較大,可采用圓周刻度,并且有較大的測量范圍,不僅能作比較測量,也能作測量。
　　百分表的工作原理,是將被測尺寸引起的測桿微小直線移動,經過齒輪傳動放大,變為指計在刻度盤上的轉動,從而讀出被測尺寸的大小。
　　百分表的構造主要由3個部件組成：表體部分、傳動系統、讀數裝置。
　　百分表已實施出口產品質量許可制度，未取得出口質量許可證的產品不準出口。
