二次元影像測量儀

HA CNC影像測量儀綜合特點：

HA CNC影像測量儀是VGS推出的結合工具顯微鏡、三坐標測量儀和影像技術的高品質復合式測量產品，具有自動尋邊、影像處理、SPC統計分析等多功能的全新RV專業測量軟件，能很好地滿足廣大客戶對基本測量的需求。

HA CNC機型硬件特點

花崗巖底座，持久耐用、安全可靠。

工作平臺經硬質陽極氧化，經久耐磨，平臺配有標準夾具孔，令測量事半功倍。

四層三點支撐系統，保證機械結構平穩可靠。

三軸超精密線性導軌，高精密滾柱軸承，保證運動的高精度和平穩性，經久耐用。

三軸閉環CNC控制，伺服馬達驅動，手柄、鼠標皆可控制運動，測量輕松快速。

無級操縱桿，CNC功能（自動燈光，自動聚焦，自動尋邊，自動測量），保證測量效率。

LED智慧環光、LED輪廓光源、同軸光，可實現4扇區無級調節。

自主設計的可伸縮光源，增強了影像對比度。

手動變焦鏡頭，使影像放大至20-120倍，可選的全球領先自動變焦鏡頭，可實現真正的自動變倍測量。

計量系統采用海德漢嵌入式高精度光柵尺，分辨率為0.25微米，能保證每個軸的測量性和穩定性。

英國Renishaw接觸式測頭，測量高精度，輕松實現3D測量。

HA CNC機型軟件特點

復合式測量軟件是一款完美融合影像測量和接觸式測量的復合式測量軟件，完全符合國際專業GD&T評價標準。直觀的操作界面、非常具有特色的編輯和測量工具可以大大提高編程和測量效率，能充分滿足易學、高效、實用的測量需求，且其64位系統，計算更快，真正幫助實現高效、快捷的質量檢測。一套RV復合式測量軟件=尺寸測量 形位公差評價軟件 二維檢測比對軟件 三維檢測比對軟件 CAD逆向軟件 Form分析軟件 輪廓掃描軟件 SPC統計分析軟件 脫機編程軟件 …

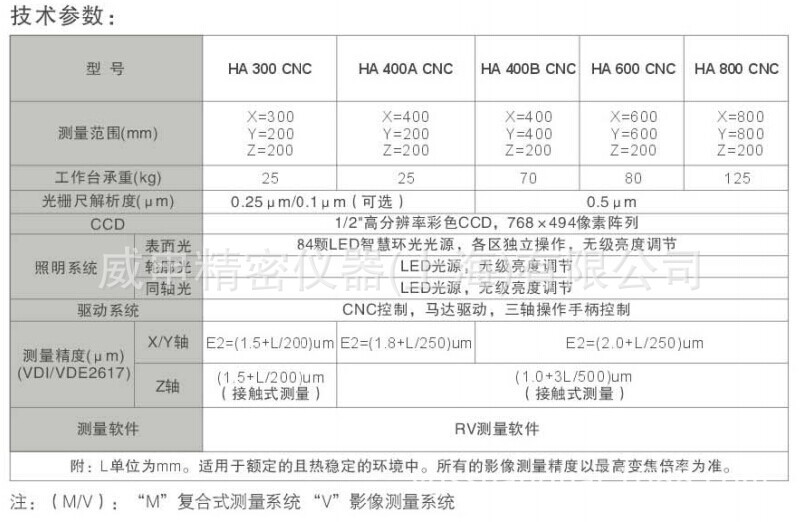

技術參數：

配置清單

1

探測系統

l 1/2〞高分辨率CCD鏡頭系統

l Flexi-Zoom手動變焦系統，4.5倍焦距對應終的放大倍率為20x~120x（熒屏倍率）

l 標準FOV校驗玻璃片

接觸式系統

l 英國Renishaw MCP探頭x1

l 英國Renishaw 2mm&3mm紅寶石測針組x1

l 標準校驗環規x1

2

照明系統

l LED智慧環光光源

l 背透式平行光源

l 光亮度無級調節

3

控制系統

l 數據采集處理系統與接口

l I5 3.0G處理器

l 4G內存/500G硬盤/CD-ROM

l 21.5″LCD顯示器/鼠標/鍵盤

l 多功能操作手柄

4

軟件系統

操作平臺：MS Windows視窗平臺

(*MicrosoftWindows軟件已經微軟公司授權使用)

RV復合式測量軟件

5

包裝與運輸

特制包裝箱，運輸與保險費

我們完善的售后服務

您不僅可以得到我們優質的產品，更將得到我們無微不至的服務，保證您的權益得到的保障。超值服務內容：

12個月免費維修

軟件質保期內免費升級

24小時快速反應

用戶現場二級培訓

上海技術中心免費培訓

CRM專業客戶關懷管理系統
