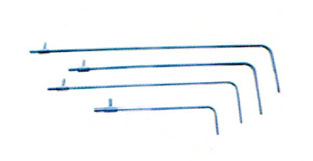

AFP型系列皮托管

一、概述

AFP型系列皮托管是供煤礦、冶金、鐵道和建筑等有關部門通風工作使用的配套測量儀器，測定礦山通風網路中任一點風速，測定礦山通風網路中任一段阻力。

用于礦山主扇風機和局扇風機的性能鑒定；對礦山瓦斯抽放管中的流量進行測定；在風表校驗風筒中測定基準風速。

二、技術參數

型號項目

AFP-8A

AFP-8B

AFP-6A

AFP-6B

外形尺寸（外徑D×側頭長L×支架H）（mm）

8×144×430

8×144×600

6×108×430

6×72×250

校正系數

0.990～1.000

0.990～1.000

0.990～1.000

0.990～1.000

測量范圍（mm）

0～30

0～30

0～30

0～30

工作溫度（℃）

-5～ 40

-5～ 40

-5～ 40

-5～ 40

重量（kg）

約0.15

約0.22

約0.12

約0.07

用途及使用場所

測礦山通風網路中風速、風阻，主扇風速、局扇風機鑒定及風表校檢風筒中使用

用于大直徑風筒中

局扇風機鑒定井下風筒或風表校檢風筒中使用

測瓦斯抽放管道中或較細管道中流量用
