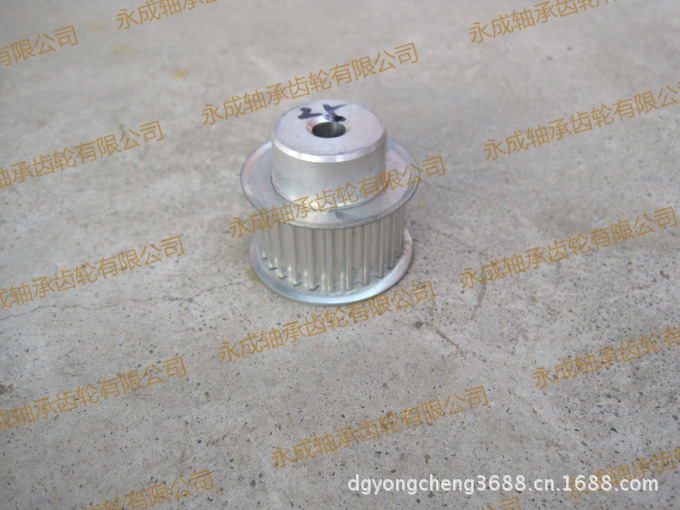

5M23T 鋁合金 5M同步帶輪 齒數23 帶寬20MM

標準件

型號：5M型23齒

節距: 5MM

材質：鋁 兩邊帶檔邊

內孔：8MM(批次不同.內孔會有差別,請介意的買家咨詢店主)

齒寬：21MM

帶寬：20MM

臺階外徑：26MM

臺階高度：13MM

齒外徑：35.47MM（不包括擋邊）

總厚度：38MM

重量：0.085

其它寬度可定做，時間一般在3-7天左右。

該齒輪內孔為毛坯孔，內孔需要尺寸的需買家購買后自行另外加工

HTD型5M帶輪尺寸參數表：（節距5MM）

同步輪各種規格、型號主要部位理論尺寸表（擋邊尺寸僅供參考）
HTD-5M 型 （節距=5.00mm ）

規格

齒數

節徑 d

外徑 do

檔邊直徑 df

檔邊內徑 db

檔邊厚度 h

14-5M

14

22.28

21.14

25

15

1

15-5M

15

23.87

22.73

29

18

1

16-5M

16

25.46

24.32

29

18

1

17-5M

17

27.06

25.92

32

21

1

18-5M

18

28.65

27.51

32

21

1

19-5M

19

30.24

29.10

34.5

24.5

1

20-5M

20

31.83

30.69

34.5

24.5

1

21-5M

21

33.42

32.28

40

27

1

22-5M

22

35.01

33.87

40

27

1

23-5M

23

36.61

35.47

40

27

1

24-5M

24

38.20

37.06

44

32

1

25-5M

25

39.79

38.65

44

32

1

26-5M

26

41.38

40.24

44

32

1

27-5M

27

42.97

41.83

49

29

1

28-5M

28

44.56

43.42

48

38

1

30-5M

30

47.75

46.61

51

36

1.2

32-5M

32

50.93

49.79

54

39

1.2

34-5M

34

54.11

52.97

58

47

1.5

36-5M

36

57.30

56.16

61

45

1.2

38-5M

38

60.48

59.34

64

48

1.2

40-5M

40

63.66

62.52

69

54

1.2

42-5M

42

66.85

65.71

73

55

1.2

44-5M

44

70.03

68.89

73

55

1.2

46-5M

46

73.21

72.07

78

66

1.2

48-5M

48

76.39

75.25

84

64

1.2

50-5M

50

79.58

78.44

86

70

1.2

60-5M

60

95.49

94.35

102

83

1.2

72-5M

27

114.59

113.45

123

103

1.2

注：本表單數據僅作參考，擋圈外徑、凸臺外徑、內孔實際的參數因產品的批次會有所出入。

溫馨提示：以上同步輪是不帶螺絲孔和緊定螺絲，內孔為工藝孔。需買家自行加工內孔和螺絲孔。也可以本店代為加工，加工費需另收。具體加工費用，請咨詢客服，多謝合作！
