名 稱型 號功能代號功 能規 格形狀常態排煙閥PYF-1SD電信號DC24V開啟，手動開啟，手動復位，輸出開啟信號。≥200×200矩形常 閉PYF-3SD≥φ200圓形排煙 防火閥PYFH-2SFD電信號DC24V開啟，手動開啟,手動復位，輸出開啟信號，280℃重新關閉。≥320×320矩形PYFH-6SFD≥φ200圓形遠控 排煙閥PYF-4BSD電信號DC24V開啟，遠距離手動開啟，遠距離手動復位，輸出開啟信號。≥320×320矩形PYF-8BSD≥φ200圓形遠控排煙 防火閥PYFH-5BSFD電信號DC24V開啟，遠距離手動開啟，遠距離手動復位，輸出開啟信號，280℃重新關閉。≥320×320矩形PYFH-7BSFD≥φ200圓形多葉 排煙口PYK-2ⅠPYK-2ⅡSD電信號DC24V開啟，手動開啟，手動復位，輸出開啟信號。≥250×250矩形多葉防火 排煙口PYK-5ⅠPYK-5ⅡSFD電信號DC24V開啟，手動開啟,手動復位，輸出開啟信號，280℃重新關閉。≥250×250矩形遠控多葉 排煙口PYK-3ⅠPYK-3ⅡBSD電信號DC24V開啟，遠距離手動開啟，遠距離手動復位，輸出開啟信號。≥250×250矩形遠控 多葉防火 排煙口PYK-4ⅠPYK-4ⅡBSFD電信號DC24V開啟，遠距離手動開啟，遠距離手動復位，輸出開啟信號，280℃重新關閉。≥250×250矩形板式 排煙口PYK-1BSD電信號DC24V開啟，遠距離手動開啟，遠距離手動復位，輸出開啟信號。≥320×320 ≤800×800矩形排煙窗PYCBSD控制中心輸出DC24V電信號開啟，遠距離手動開啟與復位。≥250×250矩形注：
1、產品型號說明： P-排 Y-煙 F-防 H-火 K-口 C-窗
2、功能代號說明： S-電磁鐵動作 V-風量調節 F-熔斷器動作 D-手動復位
3、溫度熔斷器另有70℃、90℃、110℃、150℃供用戶選用。

排煙閥系列產品結構特性一覽表

序號項目結構特性1閥體鋼板厚度 法蘭規格閥門長邊（mm）鋼板厚度（mm）法蘭規格（mm）≤630225800～12502301600～2000240＞20003502葉片2mm厚冷軋鋼板3葉片軸φ12冷拔圓鋼4軸套黃銅H625拉簧65Mn φ26配套風口鋁合金7SD、SFD、BSD、BSFD 控制裝置電氣指標額定電壓DC24V額定電流0.6～0.8A微動開關接點容量AC380V 3A動作扭矩5～60kg.cm動作方式彈簧式8漏風量標準狀態下，壓差為20Pa時，小于5m3/m2.min9閥門局部阻力系數閥門全開時ζ=1.91

排煙閥系列產品的規格
詳見附錄一《圓形風管及部件規格系列表》及附錄二《矩形風管及部件規格系列表》。
排煙閥系列產品控制裝置位置
排煙閥類：控制裝置在一般情況下安裝于B面上，站在迎風一側看，控制裝置在左側的為左式，控制裝置在右側的為右式。若用戶另有要求請在訂貨時注明。
排煙口類：控制裝置的位置詳見后面的說明。
訂貨須知
訂貨時請注明所需閥門的名稱、型號、功能代號、規格、熔斷溫度及控制裝置位置代號。
閥門涂裝在一般情況下為灰色錘紋漆，若用戶另有要求請在訂貨時注明。
其他與說明書不同的技術要求請在訂貨時注明。

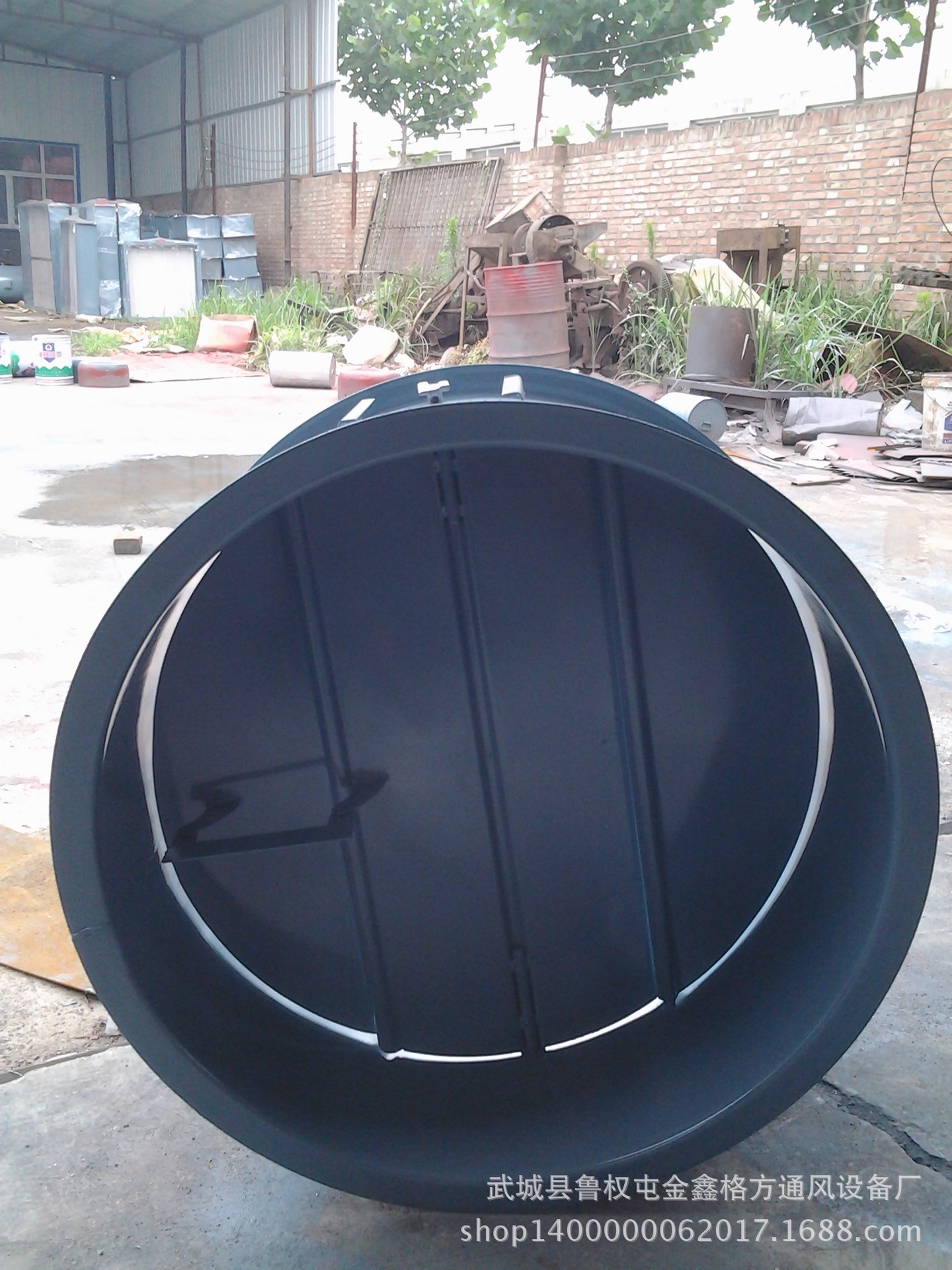

排煙閥 PYF-1 PYF-3
適用
排煙閥一般安裝在排煙系統的風管上，用于發生火災時進行排煙。
性能
采用SD控制裝置，電源DC24V，0.5A。
平時常閉，接到控制中心DC24V電信號時打開。
手動打開，手動復位。
閥門動作后輸出開啟信號。根據用戶需求可以與其它設備聯鎖。

排煙防火閥 PYFH-2 PYFH-6
適用
排煙防火閥一般安裝在排煙系統的風管上，用于發生火災時進行排煙，并且當風管內溫度達到280℃時自動關閉。
性能
采用SFD控制裝置，電源DC24V，0.5A。
平時常閉，接到控制中心DC24V電信號時打開。
手動打開，手動復位。
閥門動作后輸出開啟信號。根據用戶需求可以與其它設備聯鎖。
溫度達到280℃時自動重新關閉。

遠控排煙閥 PYF-4 PYF-8
適用
遠控排煙閥一般安裝在排煙系統的風管上或排煙口處，用于發生火災時進行排煙，人能夠在房間內操縱閥門。
性能
采用BSD控制裝置，電源DC24V，0.5A。
平時常閉，接到控制中心DC24V電信號時打開。
遠距離手動打開，遠距離手動復位。
閥門動作后輸出開啟信號。根據用戶需求可以與其它設備聯鎖。
遠控排煙防火閥 PYFH-5 PYFH-7
適用
遠控排煙防火閥一般安裝在排煙系統的風管上或排煙口處，用于發生火災時進行排煙，當煙氣達到280℃時自動重新關閉，人能夠在房間內操縱閥門。
性能
采用BSFD控制裝置，電源DC24V，0.5A。
平時常閉，接到控制中心DC24V電信號時打開。
遠距離手動打開，遠距離手動復位。
閥門動作后輸出開啟信號。根據用戶需求可以與其它設備聯鎖。
溫度達到280℃時自動重新關閉。
安裝須知
遠控裝置的控制纜繩在安裝時應套在DN20鋼管內，全長≤6m，彎曲處≤3處，彎曲角≥90°，彎曲半徑≥300mm。

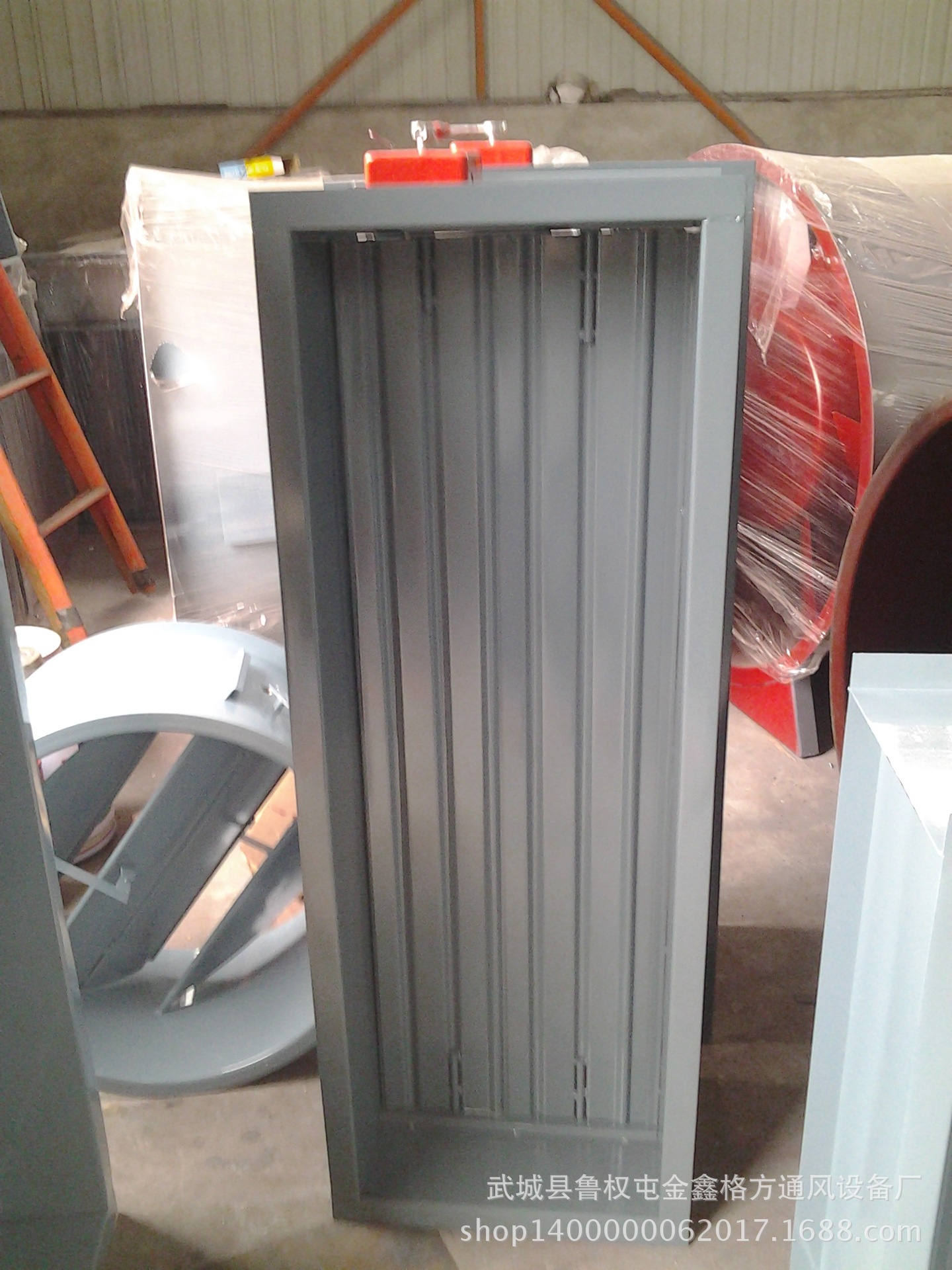

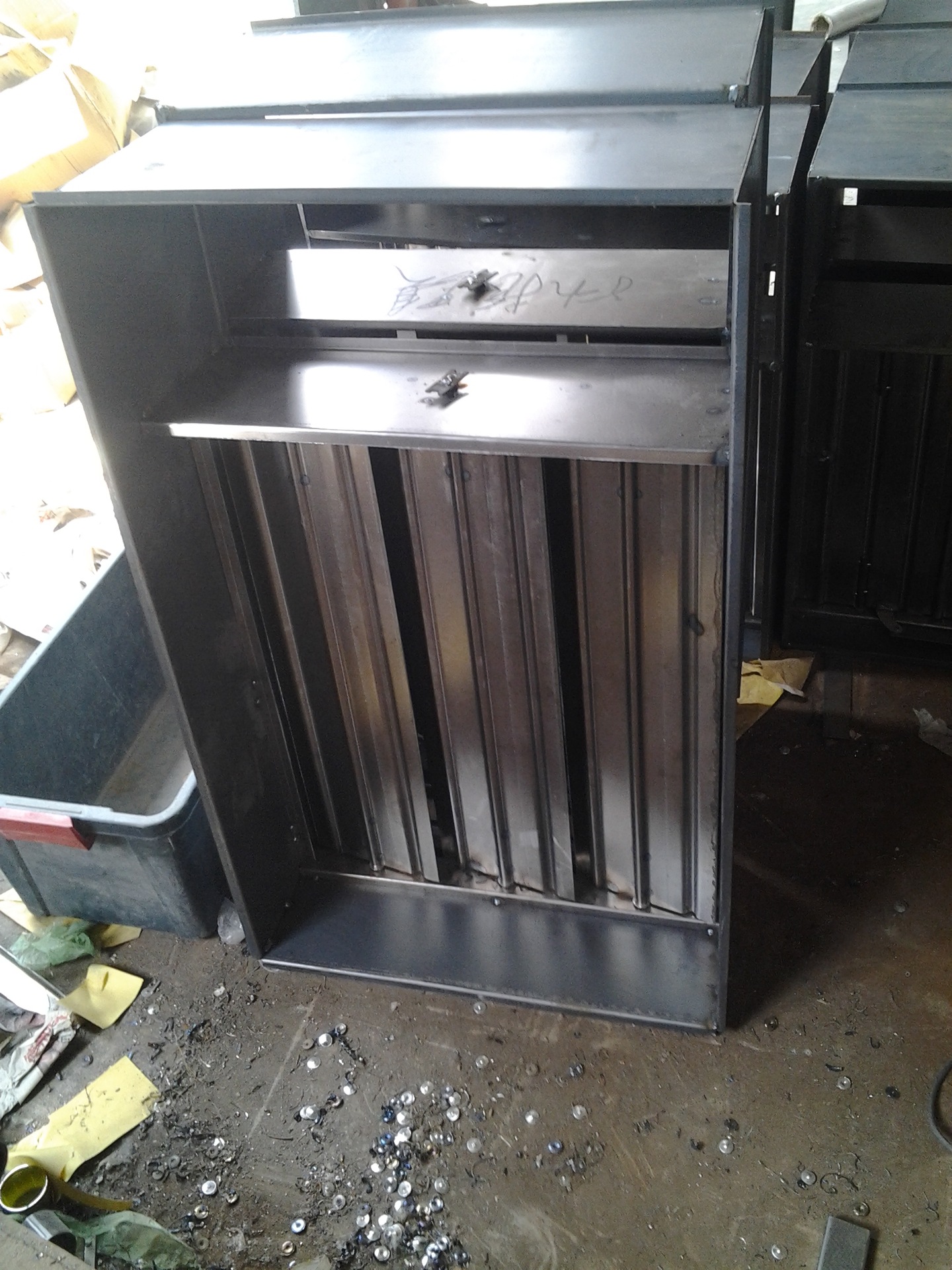

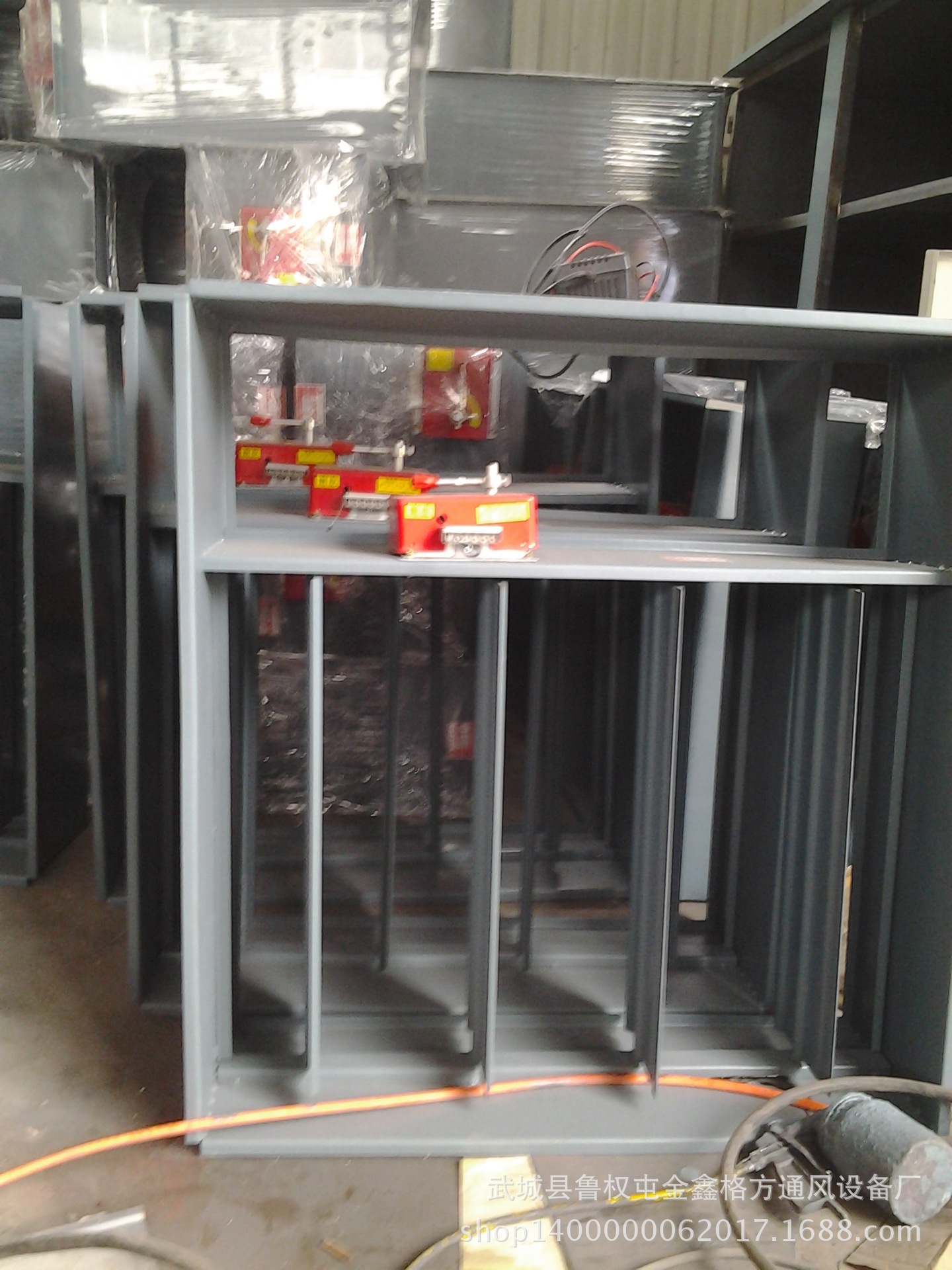

多葉排煙口（加壓送風口） PYK-2-Ⅰ PYK-2-Ⅱ
適用
多葉排煙口一般安裝在過道或防煙前室及無窗房間的排煙系統上。
加壓送風口安裝在防煙前室內，火災發生時在前室內形成正壓。
性能
采用SD控制裝置，電源DC24V，0.5A。
平時常閉，接到控制中心DC24V電信號時打開。
手動打開，手動復位。
閥門動作后輸出開啟信號。根據用戶需求可以與其它設備聯鎖。
多葉防火排煙口 PYK-5-Ⅰ PYK-5-Ⅱ
適用
多葉排煙防火口一般安裝在過道或防煙前室及無窗房間的排煙系統上。當煙氣溫度達到280℃時自動重新關閉，以達到防火的目的。
性能
采用SFD控制裝置，電源DC24V，0.5A。
平時常閉，接到控制中心DC24V電信號時打開。
手動打開，手動復位。
閥門動作后輸出開啟信號。根據用戶需求可以與其它設備聯鎖。
溫度達到280℃時自動重新關閉。

訂貨須知
多葉排煙口和多葉防火排煙口的控制盒的位置一般情況下Ⅰ型在右側，Ⅱ型在上方，用戶若有不同要求請在訂貨時注明。
遠控多葉排煙口（加壓送風口） PYK-3-Ⅰ PYK-3-Ⅱ
適用
遠控多葉排煙口安裝在過道或防煙前室及無窗房間的排煙系統上。遠控加壓送風口安裝在防煙前室，火災發生時在前室內形成正壓?？梢栽诜块g內控制。
性能
采用BSD控制裝置，電源DC24V，0.5A。
平時常閉，接到控制中心DC24V電信號時打開。
遠距離手動打開，遠距離手動復位。
閥門動作后輸出開啟信號。根據用戶需求可以與其它設備聯鎖。
遠控多葉防火排煙口 PYK-4-Ⅰ PYK-4-Ⅱ
適用
多葉排煙防火口一般安裝在過道或防煙前室及無窗房間的排煙系統上。當煙氣溫度達到280℃時自動重新關閉，以達到防火的目的?？梢栽诜块g內控制。
性能
采用BSFD控制裝置，電源DC24V，0.5A。
平時常閉，接到控制中心DC24V電信號時打開。
遠距離手動打開，遠距離手動復位。
閥門動作后輸出開啟信號。根據用戶需求可以與其它設備聯鎖。
溫度達到280℃時自動重新關閉。
訂貨須知
遠控多葉排煙口和遠控多葉防火排煙口的控制盒的位置一般情況下Ⅰ型在右側，Ⅱ型在上方，用戶若有不同要求請在訂貨時注明。
遠控多葉排煙口和遠控多葉防火排煙口的控制纜繩的出線位置一般情況下Ⅰ型在上方，Ⅱ型在右側，用戶若有不同要求請在訂貨時注明。
板式排煙口 PYK-1
適用
板式排煙口適用于消防排煙管道的吸入口，也可用于防煙加壓送風口?？梢赃h控開啟。
性能
采用BSD控制裝置，電源DC24V，0.5A。
平時常閉，接到控制中心DC24V電信號時打開。
遠距離手動打開，遠距離手動復位。
閥門動作后輸出開啟信號。根據用戶需求可以與其它設備聯鎖。
排煙窗 PYC
適用
排煙窗適用于靠外墻的防煙樓梯間前室、消防電梯前室、合用前室靠外墻窗戶進行排煙的走廊上及靠外墻自然排煙的房間，可以遠控開啟。
性能
采用BSD控制裝置，電源DC24V，0.5A。
平時常閉，可用于通風、采光，接到控制中心DC24V電信號時打開。
直接手動打開、復位，遠距離手動打開、復位 聯系電話
